《2024年优等生测评卷九年级物理全一册人教版》

17. 如图所示的电路中，电源电压恒为6 V，R为定值电阻，小灯泡L上标有“6 V 3.6 W”的字样，闭合开关S后，电流表的示数为0.8 A，设灯丝电阻不受温度影响。求：
(1)灯泡的额定电流；
(2)通电50 s，定值电阻R产生的热量。

答案： 解:
(1)灯泡上标有“6V　3.6W”的字样,由P = UI得,其额定电流:Iₙₑₜ = $\frac{Pₙₑₜ}{Uₙₑₜ}$ = $\frac{3.6W}{6V}$ = 0.6A;
(2)灯泡与定值电阻并联在电源两端，电源电压为6V,则灯泡正常工作，通过灯泡的电流为0.6A,通过定值电阻的电流为:
　Iᵣ = I - Iₗ = 0.8A - 0.6A = 0.2A,
　由I = $\frac{U}{R}$得,定值电阻阻值为:R = $\frac{U}{Iᵣ}$ = $\frac{6V}{0.2A}$ = 30Ω,
　通电50s,定值电阻R产生的热量:
　Q = Iᵣ²Rt = (0.2A)²×30Ω×50s = 60J。
　答:
(1)灯泡的额定电流为0.6A;
(2)通电50s,定值电阻R产生的热量为60J。

18. 急刹车时，汽车的轮胎会在地面上留下黑色的痕迹。请说出其中的能量转化过程。

答案： 答:急刹车时，轮胎要克服地面摩擦做功，机械能转化为内能，轮胎内能急剧增加，温度升高而焦化，所以会在地面上留下黑色的痕迹。

19. 炎炎烈日下，松花江边的沙子热得烫脚，而江水却很清凉。这是为什么?

答案： 答:因为水的比热容比沙子的大，由Q = cmΔt可知,相同质量的水和沙子比较，吸收相同的热量(都在太阳照射下)，水的温度升高的少，江水是清凉的，而沙子的温度升高的多，热得烫脚。

20. 科学探究 如图所示，取口香糖锡纸，剪成条状，将锡纸条带锡的一端接在电池的正极，另一端接在电池的负极，很快发现锡纸条中间开始冒烟起火，请从物理学的角度解释其原因。

答案： 答:锡属于金属，是导体，具有导电性，将锡纸条带锡的一端接在电池的正极，另一端接在电池的负极，形成了电源短路,电路中的电流较大,由Q = I²Rt可知，电路中迅速产生大量热量，温度达到锡纸的着火点而使之燃烧。

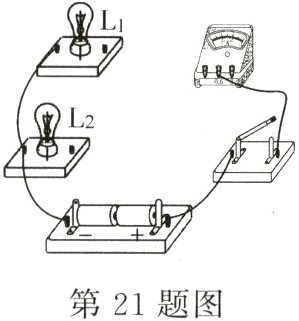

21. 用笔画线代替导线完成图中电路的实物连接。要求：两灯并联，开关控制整个电路，电流表测量通过L₁、L₂的总电流，导线不能交叉。

答案：

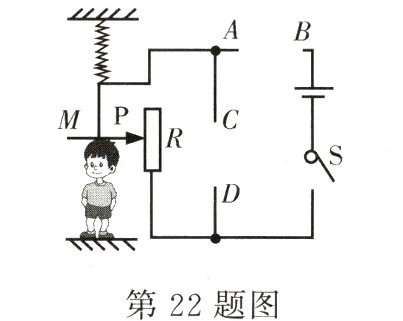

22. 如图为一种身高测量仪的电路示意图，A、B、C、D为四个接线柱，电表及一定值电阻R₀未画出，金属板M可带动金属片P滑动，从而与R构成滑动变阻器，若弹簧下端金属线的电阻不计，电源电压保持不变，要求被测人身高变高时，电表的示数也增大。试根据题目要求，将“定值电阻”“电流表”或“电压表”符号(选两个)填入电路A、B和C、D之间。

答案：

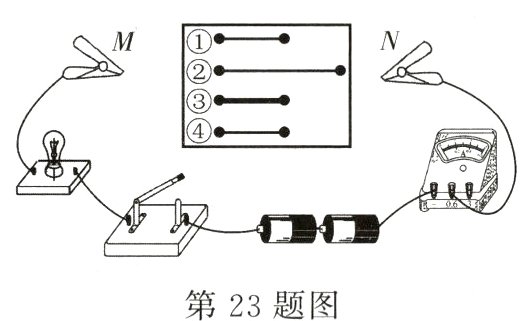

23. 小明在探究“影响导体电阻大小的因素”时，猜想导体的电阻可能与下列因素有关：
A. 材料 B. 长度 C. 横截面积
为了验证上述猜想，小明用如图所示的器材进行实验，其中①②③是镍铬合金丝，④是锰铜合金丝。①③④长度相同，①②④横截面积相同。
(1)连接电路时，开关应处于________状态。
(2)实验中，在M、N之间接上不同的导体，闭合开关后通过观察________________来比较导体的电阻大小。
(3)为了验证猜想A，应选用编号为________的两根金属丝分别接入电路进行实验。
(4)分别将①③两根金属丝接入M、N两点间，通过观察比较可以发现，当导体的长度和材料一定时，________________。

答案：
(1)断开　
(2)电流表示数(或灯泡的亮度)
(3)①④　
(4)横截面积越大,电阻越小

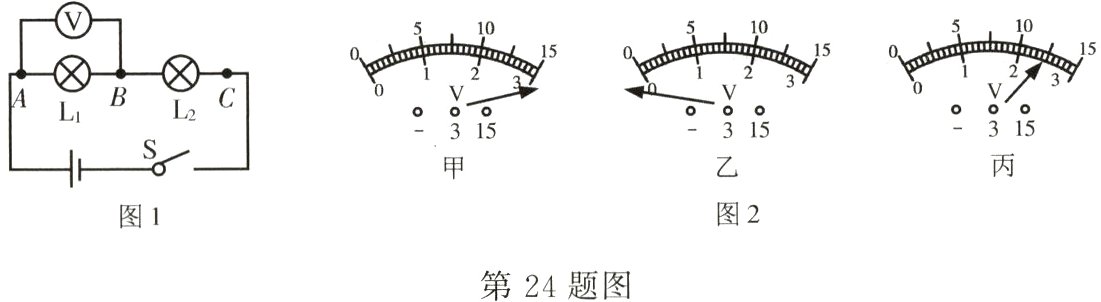

24. 利用如图1所示电路“探究串联电路电压的规律”。
(1)实验中应选择规格________(选填“相同”或“不同”)的小灯泡。
(2)在测量L₁两端电压时，闭合开关，发现电压表示数为零，若故障只由两只灯泡造成，则原因可能是________(填出一种即可)。
(3)排除故障后，小敏正确测出L₁两端电压，然后保持电压表的B连接点不动，只断开A连接点，并改到C连接点上测量L₂两端电压，电压表可能会出现图2中________现象(选填“甲”“乙”或“丙”)。

答案：
(1)不同　
(2)L₁短路(或L₂断路)　
(3)乙
