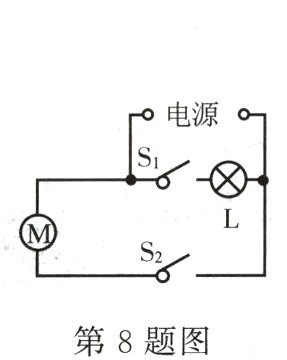

8. 如图是简化的电冰箱的电路图。图中M是压缩机的电动机，L是电冰箱内部的照明灯。电动机与照明灯是________(选填“串联”或“并联”)连接的，当听到冰箱发出“咝咝”声，说明压缩机正在工作，此时一定闭合的开关是________。

答案： 并联 $S_{2}$

9. 新素材 博物馆工作人员在整理古书籍时，为防止书籍破损，通常先给古书充电，使得书页带上相同电荷而自动分开。如果某次充电时，书页都带上了正电荷，则它们是________(选填“得到”或“失去”)________(选填“正”或“负”)电荷。

答案： 失去　负

10. 标有“220 V 40 W”和“110 V 40 W”的灯分别在额定电压下工作，它们的亮暗程度________(选填“相同”或“不同”)；给蓄电池充电时，是电能转化为________能。

答案： 相同　化学

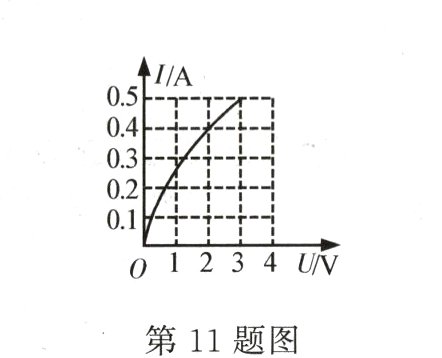

11. 如图所示为小灯泡的U - I关系图像，小灯泡在2 V电压下的电阻为________Ω，小灯泡的电阻随电压的增大而________，因为小灯泡的电阻与________有关。

答案： 5　增大　温度

12. 当电阻两端的电压由8 V变为10 V时，通过电阻的电流增加了0.1 A，该电阻的阻值为________Ω。

答案： 20

13. 有一个电铃，它的电阻是10 Ω，额定电压为6 V。现只有一个电压为9 V的电源，为使电铃正常工作，应给它________(选填“串”或“并”)一个阻值为________Ω的电阻。

答案： 串　5

14. 小明家的电子式电能表标有“3200 imp/(kW·h)”等字样(imp表示电能表指示灯闪烁的次数)。他将标有“220 V 1100 W”的电饭煲单独接入家庭电路，电饭煲正常工作时通过的电流为________A；若半小时内，电能表指示灯闪烁了800次，则电饭煲的实际功率是________W。

答案： 5　500

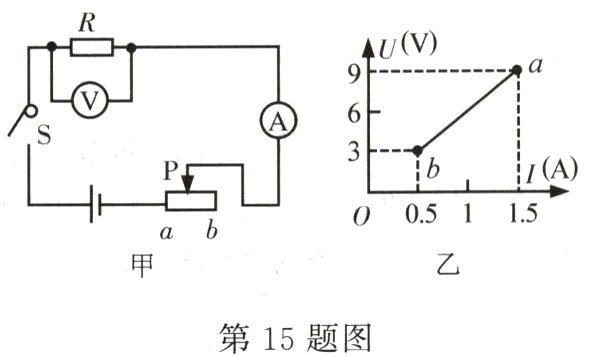

15. 易错题 如图甲所示电路，电源电压不变。闭合开关后，滑片P由b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示，则可判断电源电压是________V。当滑片P由b端移动到中点时，电路中消耗的电功率变化了________W。

答案： 9　2.25

16. 如图所示的电路中，电源电压不变。已知R₁ = 20 Ω，R₂ = 5 Ω。闭合开关S后，电流表的示数为0.3 A。求：(1)电源电压；(2)电路中的总电流和总电阻。

答案： 解:由电路图知，两电阻并联，电流表测电阻 $R_{1}$ 所在支路电流。
(1)根据欧姆定律可得，电源电压:
　$U = I_{1}R_{1}=0.3\ A\times20\ \Omega = 6\ V$；
(2)通过电阻 $R_{2}$ 的电流：$I_{2}=\frac{U}{R_{2}}=\frac{6\ V}{5\ \Omega}=1.2\ A$，
　　因为并联电路干路电流等于各支路电流之和，所以并联电路干路电流:
　　$I = I_{1}+I_{2}=0.3\ A + 1.2\ A = 1.5\ A$，
　　由 $I=\frac{U}{R}$ 得，总电阻：$R=\frac{U}{I}=\frac{6\ V}{1.5\ A}=4\ \Omega$。
　　答：
(1)电源电压为 6 V；
(2)电路中的总电流为 1.5 A；总电阻为 4 $\Omega$。

17. 如图所示的电路中，电源电压恒为4.5 V。小灯泡标有“2.5 V”字样，闭合开关S后，灯泡L正常发光，电流表的示数为0.3 A。求：
(1)电阻R的电功率；
(2)通电1 min，小灯泡所消耗的电能。

答案： 解:由电路图可知，电阻 $R$ 与灯泡 $L$ 串联，电流表测电路中的电流。
(1)灯泡正常发光时的电压 $U_{L}=2.5\ V$，因串联电路中总电压等于各分电压之和，所以，电阻 $R$ 两端的电压：$U_{R}=U - U_{L}=4.5\ V - 2.5\ V = 2\ V$，
　　电阻 $R$ 的电功率：$P_{R}=U_{R}I = 2\ V\times0.3\ A = 0.6\ W$；
(2)通电 1 min，小灯泡所消耗的电能：
　$W_{L}=U_{L}It = 2.5\ V\times0.3\ A\times60\ s = 45\ J$。
　　答：
(1)电阻 $R$ 的电功率为 0.6 W；
(2)通电 1 min，小灯泡所消耗的电能为 45 J。
