10. 一位同学用相同的酒精灯给质量相等的甲乙两种物质加热，根据结果描绘出温度—时间图像。由图可知，甲物质温度比乙物质温度升高________(选填“快”或“慢”)，甲物质比热容________(选填“大于”“小于”或“等于”)乙物质比热容。

答案： 快 小于

11. 如图所示是电扇中的一个自动保护装置，当电扇不慎被碰倒或倾斜时，小球就会滚向一侧使电路________(选填“断开”“短路”或“闭合”)，起到保护电扇的作用，这个保护装置在电扇电路中的作用相当于________。

答案： 断开 开关

12. 如图所示，开关闭合后，电压表的示数为6 V，开关断开后，电压表的示数为4 V。如果电源电压不变，则电源电压为________V，开关断开后L₁两端的电压为________V。

答案： 6 2

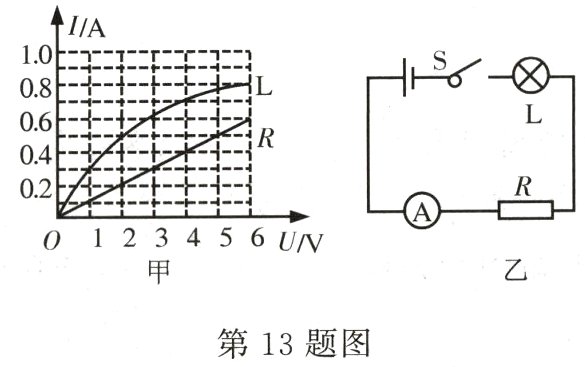

13. 如图甲所示是电阻R和灯泡L的I - U图像，由图可知，电阻R的阻值是________Ω，将电阻R和灯泡L接在图乙电路中，S闭合，电流表示数为0.3 A，则电源电压为________V。

答案： 10 4

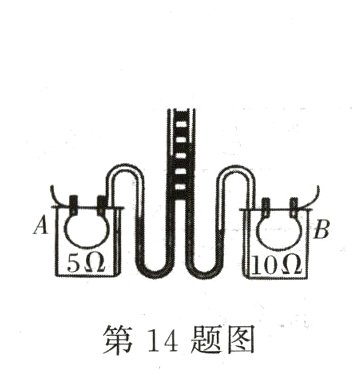

14. 回归教材 如图为“探究电流通过导体产生的热量与________关系”的实验装置。若把电路接在6 V的电源上，工作3 min，则A容器中的电阻产生的热量为________J；实验后小明取出装置中的电阻，发现两电阻长度和材料相同，________容器中电阻的横截面积较大。

答案： 电阻大小 144 A

15. 将定值电阻R₁与R₂串联在电压恒为U的电源两端，R₁消耗的电功率为9 W，两电阻消耗的功率为P；若将R₁和R₂并联在该电源两端，R₁消耗的电功率为25 W，两电阻消耗的功率为P′；则P∶P′=________。

答案： 6 : 25

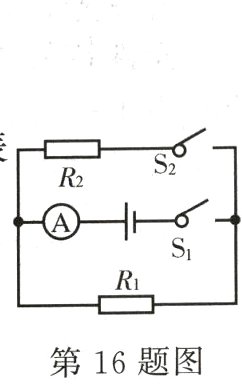

16. 在如图所示的电路中，电源电压为9 V且保持不变。先闭合开关S₁，电流表的示数为0.3 A，再闭合开关S₂，电流表的示数为0.5 A。求：
(1)电阻R₁的阻值；
(2)通过电阻R₂的电流I₂及R₂的阻值。

答案： 解：
(1)先闭合开关$S_1$时，只有$R_1$接入电路，电流表的示数为 0.3 A，所以通过$R_1$的电流$I_1 = 0.3\ A$，
根据$I=\frac{U}{R}$可得，电阻$R_1=\frac{U}{I_1}=\frac{9\ V}{0.3\ A}=30\ \Omega$；
(2)再闭合开关$S_2$时，$R_1$、$R_2$并联，通过$R_1$的电流不变，则由并联电路的电流规律可得，通过$R_2$的电流：$I_2 = I - I_1 = 0.5\ A - 0.3\ A = 0.2\ A$，
根据$I=\frac{U}{R}$可得，$R_2=\frac{U}{I_2}=\frac{9\ V}{0.2\ A}=45\ \Omega$。
答：
(1)电阻$R_1$的阻值为 30 $\Omega$；
(2)通过电阻$R_2$的电流$I_2$为 0.2 A，$R_2$的阻值为 45 $\Omega$。

17. 如图电路中，电源电压恒为6 V，灯泡上标有“6 V 3.6 W”的字样(不计温度对灯丝电阻的影响)。求：
(1)灯丝电阻；
(2)电压表示数为2 V时，灯泡的实际功率。

答案： 解：
(1)由$P = UI$和$I=\frac{U}{R}$可得，灯丝的电阻：
$R_L=\frac{U_L^2}{P_L}=\frac{(6\ V)^2}{3.6\ W}=10\ \Omega$；
(2)由图知，灯泡和滑动变阻器串联，电压表测滑动变阻器两端的电压，当电压表示数为 2 V 时，灯泡两端的电压为：
$U'_L = U - U_{滑}=6\ V - 2\ V = 4\ V$，
灯泡的实际功率：$P'_L=\frac{U'^2_L}{R_L}=\frac{(4\ V)^2}{10\ \Omega}=1.6\ W$。
答：
(1)灯丝电阻为 10 $\Omega$；
(2)电压表示数为 2 V 时，灯泡的实际功率是 1.6 W。
