《2024年优等生测评卷九年级物理全一册人教版》

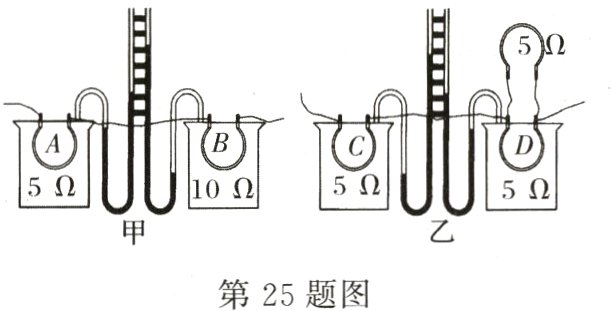

25. 小明在探究“电流通过导体产生的热跟哪些因素有关”的实验中，利用了如图所示实验装置。
(1)两个透明容器中密封着等量的空气，通过________________的变化来反映密闭容器中空气温度的变化，从而体现电流通过导体产生热量的多少。
(2)如图甲所示的装置是用来研究电流通过导体产生的热量与________的关系。
(3)如图乙，右侧容器外并联一个5 Ω的电阻的目的是____________________。
(4)观察如图乙所示的实验现象可以得到的结论是：在电阻相同、通电时间相同的情况下，通过导体的________越大，这个导体产生的热量越多。
(5)容器内A、B、C、D四个电阻丝中，B和D产生的热量相同，则电阻丝C产生的热量是电阻丝A的________倍。

答案：
(1)U形管中液面高度差　
(2)电阻　
(3)使通过电阻丝 $C$ 和 $D$ 的电流不相等　
(4)电流　
(5)8

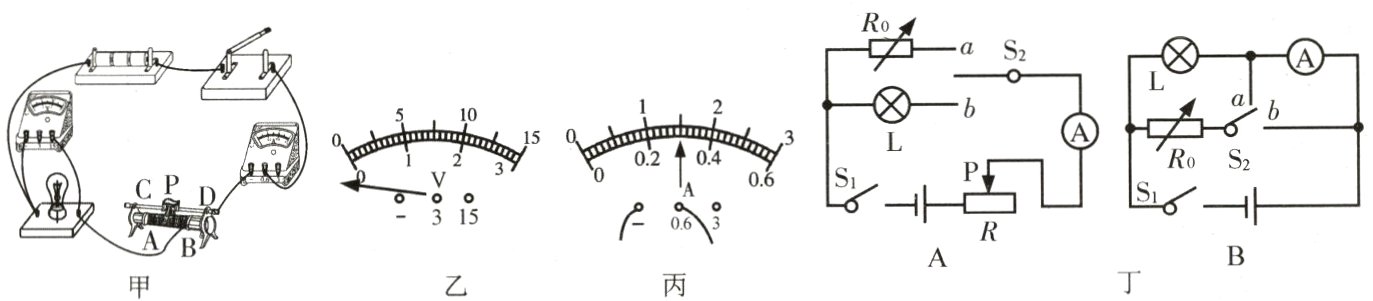

26. 某同学用图甲中所示实验器材测量小灯泡的电功率，小灯泡L的额定电压为3.8 V。
(1)闭合开关，发现电压表指针偏转如图乙所示，其原因是______________________________。
(2)闭合开关，小灯泡不亮，两电表均无示数，现将电压表接在滑动变阻器两端时有示数，接在开关两端时无示数，则电路故障是________。
(3)排除所有故障后调节滑动变阻器使小灯泡正常发光，此时电流表的示数如图丙所示，则通过小灯泡的电流为________A，该小灯泡的额定功率为________W。
(4)在实验过程中，电压表发生故障，现增加电阻箱和单刀双掷开关，设计了如图丁中A、B两种方案，则能测出灯泡额定功率的方案是________。

答案：
(1)电压表的正负接线柱接反了　
(2)滑动变阻器断路　
(3)0.3　1.14　
(4)A
