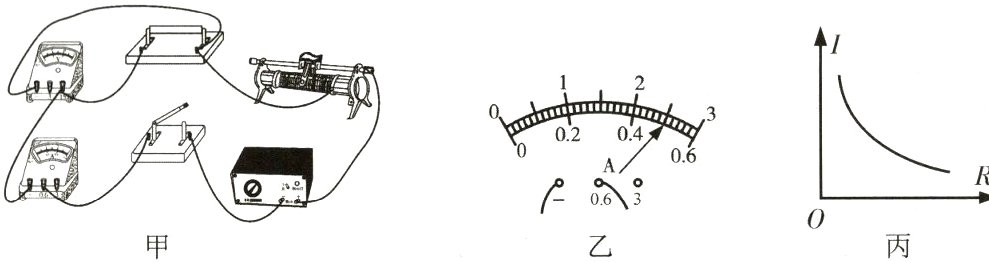

25. 现有下列器材：学生电源(6 V)，电流表(0～0.6 A，0～3 A)、电压表(0～3 V，0～15 V)、定值电阻(5 Ω、10 Ω、20 Ω各一个)、开关、滑动变阻器和导线若干，小明利用这些器材探究“电压不变时，电流与电阻的关系”。
(1)正确连接电路，闭合开关试触时，发现电流表无示数，移动滑动变阻器的滑片P，电压表示数始终接近电源电压，造成这一现象的原因可能是________。
(2)排除故障后，闭合开关，当选用5 Ω的电阻时，移动滑片，使电流表示数如图乙所示，记0.5 A；以后每更换一个阻值更大的电阻后，都应将滑动变阻器的滑片向________(选填“左”或“右”)端移动，使电压表的示数为________V，同时记下对应的电流值。
(3)实验中依次接入三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，记下电流表的示数，利用描点法得到如图丙所示的电流I随电阻R变化的图像。由图像可以得出结论：________________________，电流与电阻成________。

答案：
(1)定值电阻断路
(2)左 2.5
(3)电压不变时 反比

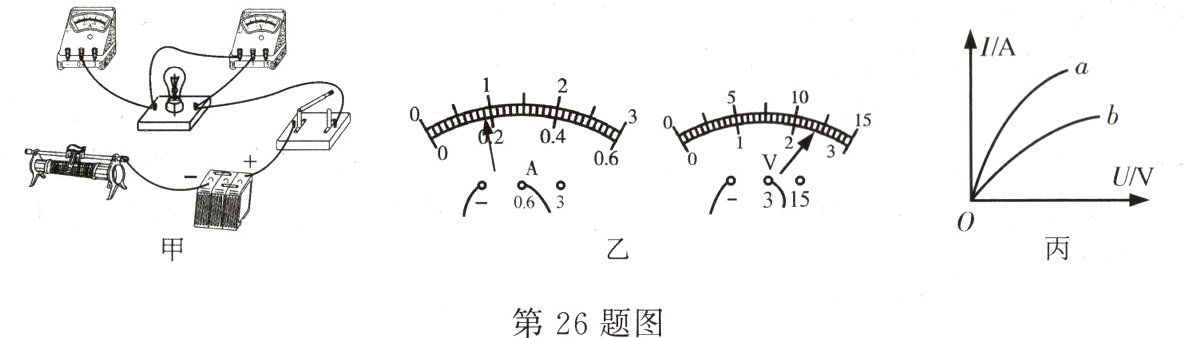

26. 小明做“测量小灯泡的额定功率”的实验，电源电压恒为6 V，所用滑动变阻器上标有“20 Ω 2 A”的字样，待测小灯泡是额定电压为“2.2 V”“3.8 V”中的一个。

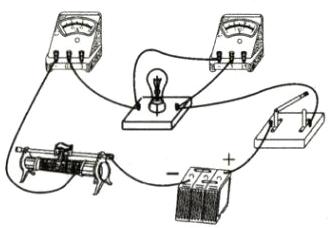

(1)如图甲是他所用的实验电路，其中有一根导线尚未连接，请用笔画线代替导线补全电路，要求：滑动变阻器的滑片在最左端时，它接入电路中的电阻最大。
(2)正确连接电路后，规范操作，闭合开关S，发现小灯泡变暗，电流表、电压表示数如图乙所示，则通过小灯泡的电流为________A，根据电压表示数以及小灯泡亮度，可以判断小灯泡的额定电压为________V。
(3)继续实验，小明发现电压表的0～15 V量程损坏，0～3 V量程完好，在不更换电压表的条件下，他想了一个巧妙的办法，对所连接的电路进行了调整后闭合开关S，调节滑动变阻器滑片的位置，当电压表的示数为________V时小灯泡正常发光，此时滑动变阻器滑片的位置恰好在中点上，则小灯泡的额定功率为________W。
(4)小刚用另一个小灯泡也做了实验，绘制了如图丙所示的两个小灯泡的I - U关系图像，根据图像可知，将这两个小灯泡串联在某电路中，两灯都发光且不被烧坏，则________(选填“a”或“b”)灯泡更亮。

答案：

(1)
(2)0.18 3.8
(3)2.2 0.836
(4)b
