《2024年优等生测评卷九年级物理全一册人教版》

17. 如图所示，小灯泡L标有“6 V 3 W”字样，与一个额定功率为6 W的定值电阻$R_0$并联在电路中，闭合开关，小灯泡正常发光，电流表的示数为0.75 A。求：
(1)小灯泡L的电阻；
(2)此时电路的总功率。

答案： 解：由电路图可知，小灯泡$L$与$R_{0}$并联，电流表测干路电流。
(1)由$P = UI$和$I=\frac{U}{R}$可得，小灯泡$L$的电阻：$R_{L}=\frac{U_{L}^{2}}{P_{L}}=\frac{(6\ V)^{2}}{3\ W}=12\ \Omega$；
(2)因并联电路中各支路两端的电压相等，且小灯泡正常发光，所以，电源的电压：$U = U_{L}=6\ V$，则此时电路的总功率：$P = UI = 6\ V×0.75\ A = 4.5\ W$。
答：
(1)小灯泡$L$的电阻是 12 $\Omega$；
(2)此时电路的总功率是 4.5 W。

18. 把一块表面很干净的玻璃板水平地挂在弹簧测力计下，手持弹簧测力计上端，将玻璃板放到恰好与水槽内水面相接触(如图所示)，并慢慢向上提起弹簧测力计。试说出甲、乙两图中弹簧测力计示数有何不同？其原因是什么？

答案： 答：乙图中弹簧测力计的示数大于甲图中弹簧测力计的示数；原因是乙图中玻璃板和水面接触，玻璃分子和水分子间有引力，所以乙图中弹簧测力计的示数大于甲图中的示数。

19. (2024·吉林二模)智能手机是现代社会离不开的通讯工具，但手机扬声器发出的铃声会影响我们工作和学习，所以有时需要把手机调成振动模式，由此可知扬声器和使手机振动的振动器之间是串联的还是并联的？并说出判断的理由。

答案： 答：扬声器和使手机振动的振动器之间互不影响，可单独工作，是并联连接。

20. 我国城乡许多地区已经完成了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，请你运用学过的知识分析这样做的原因。

答案： 答：进行输电线路的改造时，将原来细的铝质输电线换成较粗的铝质输电线，即在导体的材料、长度一定时，增大横截面积，可以减小输电线路的电阻；由$Q = I^{2}Rt$可知，当电流、通电时间一定时，减小导线的电阻可以减小导线上产生的热量，即减小了电能在输送过程中的损耗。

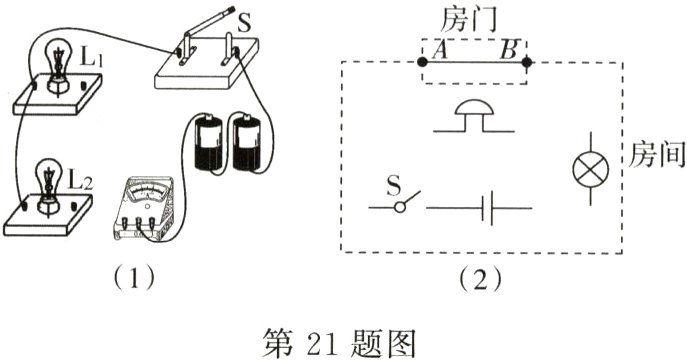

21. (1)在如图所示的电路中，请用笔画线代替导线在图中连接，使灯$L_1$和灯$L_2$并联，电流表只测量灯$L_1$的电流；

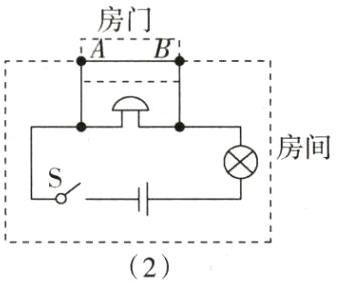

(2)“创新”实验小组的同学要设计一个自动防盗报警电路。要求：晚间开关S闭合后，灯亮电铃不响；当房门被打开时，细导线$AB$被扯断，灯亮且电铃发声自动报警。请按要求用直线连接如图所示的电路元件。

答案：
　　

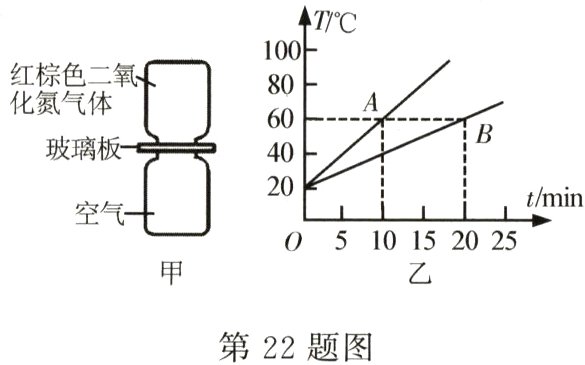

22. (1)如图甲所示，是探究气体扩散现象的实验，抽掉玻璃板后，过一会儿将观察到的现象是____________________，要使实验更具有说服力，正确的做法是____________________。
(2)分别用两个完全相同的“热得快”同时给质量和初始温度相同的$A、B$两种液体加热，它们的温度随时间变化的图像如图乙所示，由图中可以看出，________液体的温度升高得较慢，________液体的比热容较大。

答案：
(1)整个容器中气体都变为红棕色 将容器倒置(或把盛有空气的容器瓶放在上方)
(2)$B$ $B$
