《2024年优等生测评卷九年级物理全一册人教版》

23. 在如图所示的电路中，闭合开关S，灯L不亮，电压表有示数，已知电路中各处均接触良好，除灯L和电阻$R$外，其余元件均完好。
(1)请判断该电路中存在的故障可能是________________。(请填写两种可能)
(2)为进一步确定故障，小明同学将一个电流表正确串联在如图所示的电路中。闭合开关S，观察电流表的示数情况。若电流表有示数，说明故障是________；若电流表无示数，说明故障是________。
(3)为进一步确定故障，小华同学将图中的电压表正确并联在灯L两端，他________(选填“能”或“不能”)查找出电路的故障，理由是______________________________。

答案：
(1)$R$断路或$L$短路
(2)$L$短路 $R$断路
(3)不能 无论$L$短路还是$R$断路，电压表均无示数

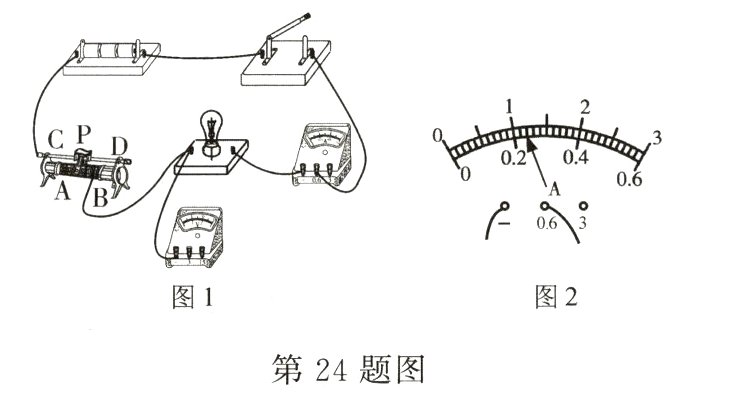

24. 小亮用“伏安法”测小灯泡的电阻，小灯泡额定电压为2.5 V，电源电压为4.5 V。
(1)请用笔画线代替导线，将图1所示的电路连接完整。
(2)在闭合开关前，滑动变阻器滑片P应位于________(选填“A”或“B”)端。
(3)闭合开关，移动滑动变阻器的滑片P，当电压表的示数为2.5 V时，电流表示数如图2所示，此时小灯泡的电阻约为________Ω(保留一位小数)；他把多次测量的电流值和电压值绘制成$I-U$图线是一条曲线，原因是____________________。

答案：

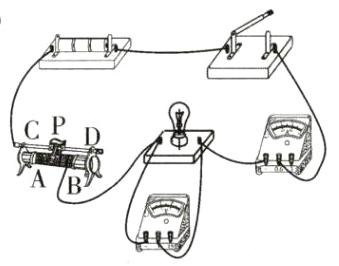

(1)
(2)$A$
(3)10.4 小灯泡的电阻随温度的升高而增大

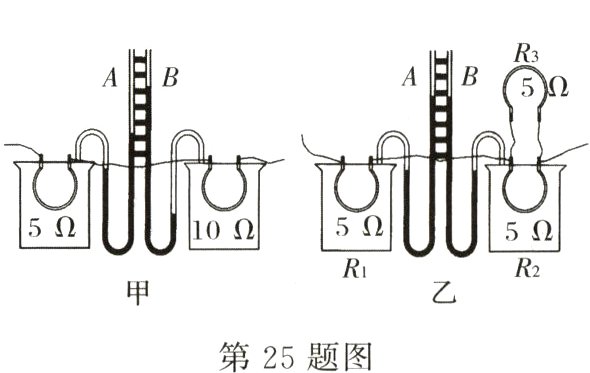

25. 某同学在探究“电流通过导体产生热的多少与什么因素有关”时，采用如图所示的实验装置，请观察甲、乙两图并回答下列问题：
(1)在甲图实验中，若通电时间相同，发现$B$玻璃管内液面高度变化较大，这表明：在电流相同、通电时间相同的情况下，导体的________越大，产生的热量越多。
(2)乙图的装置是用来研究导体产生的热量与________的关系。在实验中观察到左、右两侧U形管中液面都很快出现高度差而且高度差相等，原因是电阻丝________断路。排除故障后，重新利用乙装置进行实验，要使实验现象更明显，应该将$R_3$换成电阻值更________的电阻丝(选填“大”或“小”)。

答案：
(1)电阻
(2)电流大小 $R_{3}$ 小

26. 某实验小组要测量“0.3 A”小灯泡的额定功率，现有未知电压的电源、开关、电流表，“50 Ω 1 A”的滑动变阻器。该小组的同学设计了如图所示的实验电路，按照下列步骤完成实验：
(1)连接如图所示的电路，将滑动变阻器的滑片移至最右端，闭合两个开关$S_1、S_2$，记下此时电流表的示数为0.12 A；
(2)________，调节滑动变阻器的滑片，使电流表的示数为0.3 A；
(3)保持滑动变阻器的滑片位置不变，________，记下此时电流表的示数为0.5 A；
(4)小灯泡的额定功率为________W。

答案：
(2)断开开关$S_{2}$(或只闭合开关$S_{1}$)
(3)再闭合开关$S_{2}$
(4)0.72
