《2024年优等生测评卷九年级物理全一册人教版》

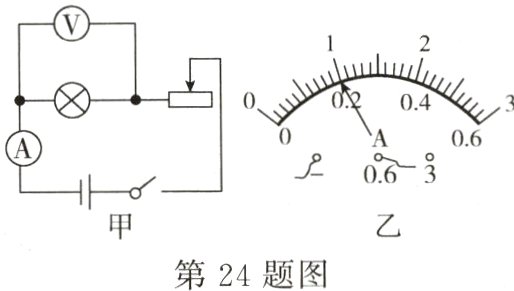

24. (2024·贵州中考)小明和小红为了测量灯泡电阻设计了如图甲所示的电路图并进行实验。
(1)闭合开关前，应将滑动变阻器的滑片移至其阻值最________处。
(2)闭合开关，观察不到灯泡发光，但电流表指针正常偏转，小明认为灯丝断了。小红说：“灯泡和电流表是________联的，若灯丝断了，电流表指针不会偏转。”
(3)移动滑片至灯泡发光，当电压表示数为1 V时，电流表示数如图乙所示，此时灯泡电阻为________Ω。
(4)他们发现：多次正确实验得出的灯泡电阻差距较大。为找到灯泡电阻变化的原因，你认为实验中还需关注灯泡________的变化。

答案：
(1)大
(2)串
(3)5
(4)温度

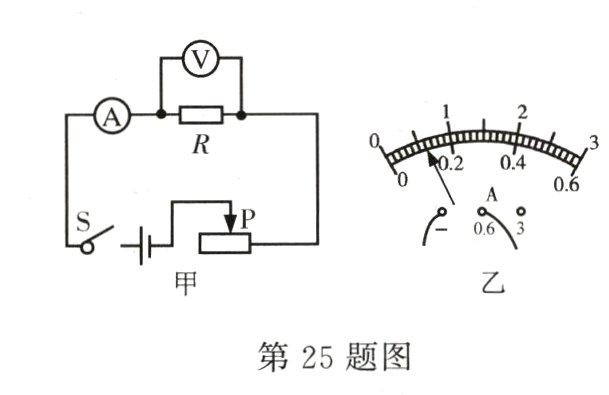

25. 在探究“电压一定时，电流跟电阻的关系”的实验中，设计的电路如图甲所示。
(1)连接好电路，发现电流表没有示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压，造成这一现象的原因可能是________。
(2)排除电路故障后进行实验，多次改变R的阻值，调节滑动变阻器，使电压表示数保持不变。若电压表示数偏小，则应将滑动变阻器的滑片向________(选填“左”或“右”)滑动。实验数据记录如下表，其中第5次实验电流表示数如图乙所示，其读数为________A。
|实验次数|1|2|3|4|5|
| ---- | ---- | ---- | ---- | ---- | ---- |
|电阻R/Ω|5|10|15|20|25|
|电流I/A|0.6|0.3|0.2|0.15| |
(3)分析实验数据可得实验结论是______________________________。

答案：
(1)电阻断路
(2)右 0.12
(3)电压一定时，通过定值电阻的电流与电阻成反比

26. 某实验小组的同学在进行“测量小灯泡的额定功率”的实验中，现有器材：电源(电压恒为6 V)、开关、电压表、电流表各一个，导线若干，额定电压为3.8 V的待测小灯泡(电阻约为12 Ω)，滑动变阻器两个(A：“5 Ω 2 A”；B：“20 Ω 0.5 A”)。
(1)该实验的原理是________，实验中，应选用的滑动变阻器是________(选填“A”或“B”)。

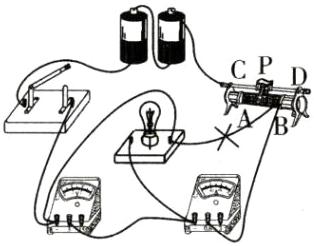

(2)如图甲所示是小田同学连接的实物电路图，图中有一根导线连接错误，请你在图中用“×”标出这根错接的导线，只改接一根导线使电路成为正确的电路(不能与其他导线交叉)。
(3)小田确认电路连接无误后闭合开关，无论怎样移动滑动变阻器的滑片，小灯泡始终不发光且电压表的示数都接近电源电压，则电路的故障是________。
(4)排除故障后，移动滑动变阻器的滑片，并绘制出了小灯泡的电流随电压变化的图像如图乙所示，则该小灯泡的额定功率为________W。
(5)由图乙推知：小灯泡的实际电压是额定电压一半时的电功率为P₁，小灯泡的实际电流是额定电流一半时的电功率为P₂，则P₁________P₂(选填“大于”“小于”或“等于”)。

答案：

(1)$P = UI$ B
(2)

(3)小灯泡断路
(4)1.14
(5)大于
