《2024年优等生测评卷九年级物理全一册人教版》

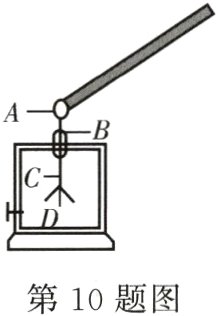

10. 如图所示，验电器的金属球A、金属杆C、金属箔D通过部件B固定在金属外壳上，则制作部件B的材料必须是________(选填“导体”或“绝缘体”)。当带负电荷的橡胶棒接触验电器的一瞬间，金属箔D张开，是由于________，这一瞬间电流的方向是________(选填“从A到D”或“从D到A”)。
　　　　　　　　

答案： 绝缘体 同种电荷相互排斥 从$D$到$A$

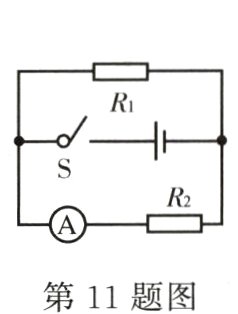

11. 如图所示的电路，闭合开关S，定值电阻R₁与R₂的连接方式是________；电流表测的是定值电阻________的电流。
　　　　

答案： 并联 $R_{2}$

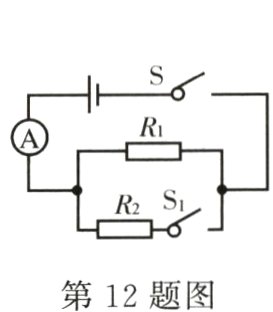

12. 如图所示电路，电源电压恒定，R₁ = 20 Ω，闭合开关S，断开开关S₁，电流表示数是0.3 A；若再闭合S₁，发现电流表的示数变化了0.2 A，则R₁与R₂的电阻之比为________，R₂消耗的电功率为________W。
　　　　

答案： $2:3$ 1.2

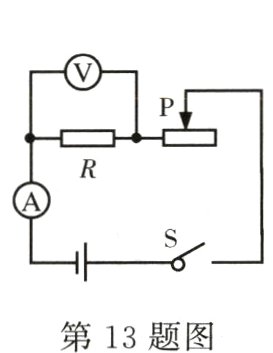

13. 易错题 如图所示电路，电源电压不变，闭合开关S，移动滑动变阻器的滑片P至某位置时，电流表的示数为I₁；移动滑片P至另一位置时，电流表的示数为I₂，电压表示数为1 V。若I₁∶I₂ = 4∶3，前后两次滑动变阻器的阻值之比为2∶3，则电源电压为________V。
　　　　

答案： 4

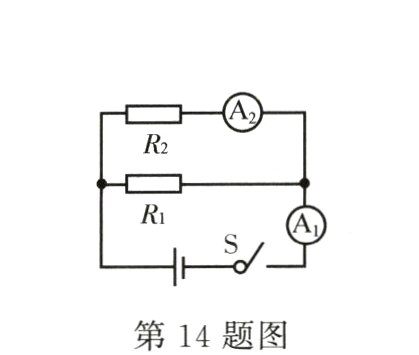

14. 如图，已知R₁的阻值为100 Ω，闭合开关后，电流表A₁、A₂示数分别为1.5 A、0.5 A，则R₂ = ________Ω，经过1 min电阻R₁产生的热量为________J。
　　　　

答案： 200 6000

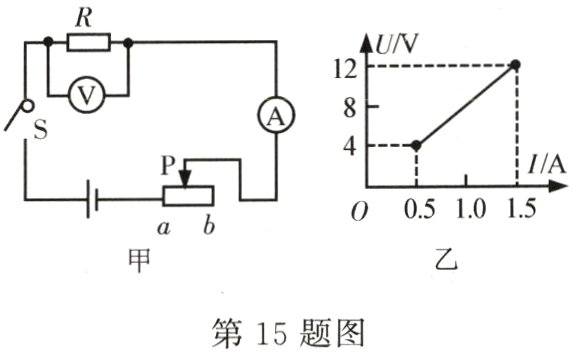

15. 易错题 如图所示电路，电源电压不变。闭合开关后，滑片P由b端滑到a端，电压表示数U与电流表示数I的变化如图乙所示。则可判断电源电压是________V，滑动变阻器的最大阻值是________Ω。
　　　　

答案： 12 16

16. 如图所示，电源两端电压U为9 V并保持不变，电阻R₁阻值为10 Ω。闭合开关S后，电流表A的示数I为1.2 A。求：
(1) 电流表A₁的示数；
(2) 电阻R₂的阻值。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

答案： 解：
(1)由图可知，$R_{1}$与$R_{2}$并联，电流表$A_{1}$测电阻$R_{1}$的电流，电流表$A$测干路电流；
根据并联电路各支路两端的电压相等可知：
$U_{1}=U_{2}=U = 9\ V$，
则电流表$A_{1}$的示数：$I_{1}=\frac{U_{1}}{R_{1}}=\frac{9\ V}{10\ \Omega}=0.9\ A$；
(2)因并联电路中干路电流等于各支路电流之和，
所以，通过电阻$R_{2}$的电流：
$I_{2}=I - I_{1}=1.2\ A - 0.9\ A = 0.3\ A$，
根据$I=\frac{U}{R}$可得，$R_{2}$的阻值：$R_{2}=\frac{U_{2}}{I_{2}}=\frac{9\ V}{0.3\ A}=30\ \Omega$。
答：
(1)电流表$A_{1}$的示数为$0.9\ A$；
(2)电阻$R_{2}$的阻值为$30\ \Omega$。
