《2024年优等生测评卷九年级物理全一册人教版》

18. 盛油的厚壁钢瓶，只要瓶内压强足够大，油就会从钢瓶壁渗出，你认为这种说法是否正确？为什么？

答案： 这种说法是正确的;因为钢瓶的分子间是有间隙的，只要瓶内压强足够大，油就会从钢瓶壁渗出。

19. 如图是一种防火警报器，当有火烧到警报器的触发装置后，触发装置通过的电流增大，从而发出警报。这款警报器的触发装置是石墨。请你用物理知识解释为什么石墨的电流会增大。

答案： 整个电路的电压不变，当有火烧到警报器的触发装置后，石墨的温度升高，电阻减小，根据 $I=\frac{U}{R}$，电路中的电流增大，从而发出警报。

20. 电熨斗通电一段时间后，熨斗面很烫，而连接电熨斗的导线却不热。请用“焦耳定律”的知识说明这一现象。

答案： 电熨斗的发热电阻和导线是串联连接，所以通过的电流和通电时间相等，而电熨斗发热电阻比导线电阻大，根据焦耳定律 $Q = I^{2}Rt$ 可知，熨斗面产生的热量比导线产生的热量多。

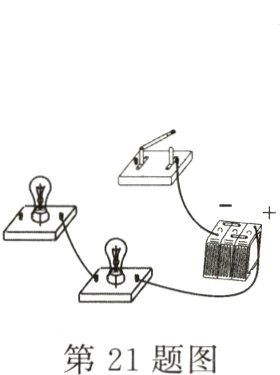

21. 请将如图所示的电路连接完整，使两灯并联，开关同时控制两灯。

答案：

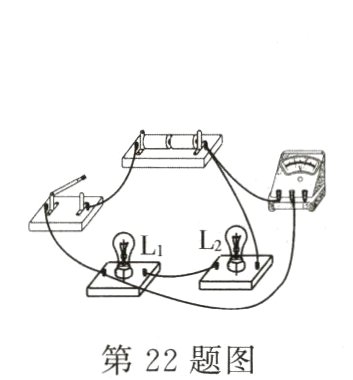

22. 如图是一位同学所连的电路，他要测量小灯泡L₂两端的电压。图中有一根导线接错了，请你找出这根接错的导线，在这根导线上打“×”，并用笔重新画一根正确连接的导线。

答案：

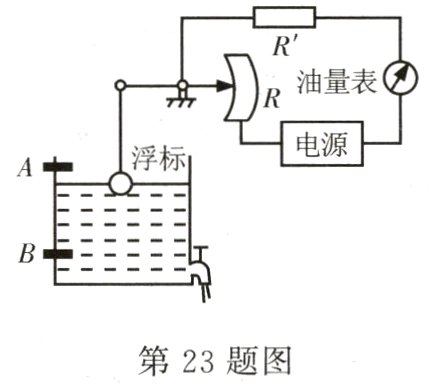

23. 如图是一种自动测定油箱内油面高度的装置，R是滑动变阻器，它的金属滑片是杠杆的一端，且受定位挡板限制只能在电阻上滑动，当油面在A处时，滑动变阻器的滑片恰好在最下端；当油面在B处时，滑动变阻器的滑片在最上端。从油量表(由电流表改装而成，电流表的量程是0～0.6 A)指针所指的刻度，可以知道油箱内油面的高度。现已知电源电压U = 6 V，定值电阻的阻值是R′ = 10 Ω。
(1)电阻R′的作用是________。
(2)已知电流增大时，电流表指针向右偏转，则油面________(选填“上升”或“下降”)。
(3)当油面处在A处时，电流表示数为________A。
(4)当油量表指针指在刻度盘的中央时，定值电阻R′两端的电压为________V。此时，滑动变阻器滑片刚好也在中央，滑动变阻器R连入的阻值是________Ω。
(5)当油即将用完，油面在B处时，电流表示数为________A。

答案：
(1)保护电路　
(2)上升　
(3)0.6　
(4)3　10
(5)0.2

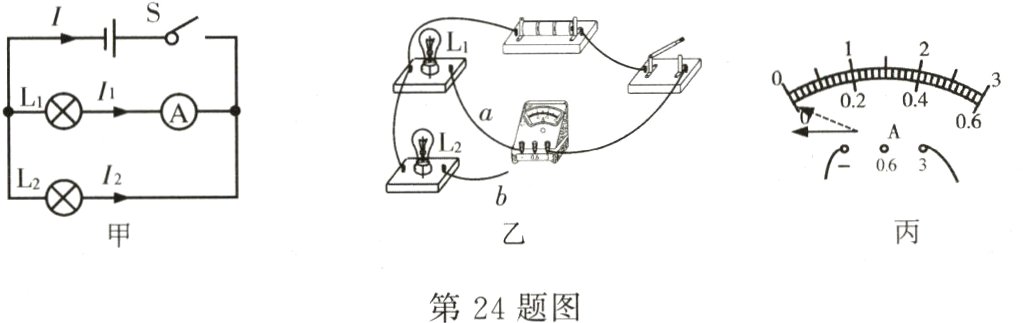

24. 在“探究并联电路的电流特点”的实验中，小薇设计了如图所示的电路进行实验。
(1)小薇根据甲图的电路图连接了一部分电路如图乙，接着小薇应该将导线b端接到电流表的________接线柱。
(2)闭合开关前，小薇看到电流表的指针如图丙所示，接下来她应该________。
(3)在测出L₁的电流后，为了测量L₁和L₂的总电流，只需将图乙中导线________(选填“a”或“b”)端改接到电流表的________接线柱。

答案：
(1)3　
(2)将电流表调零　
(3)$b$　一
