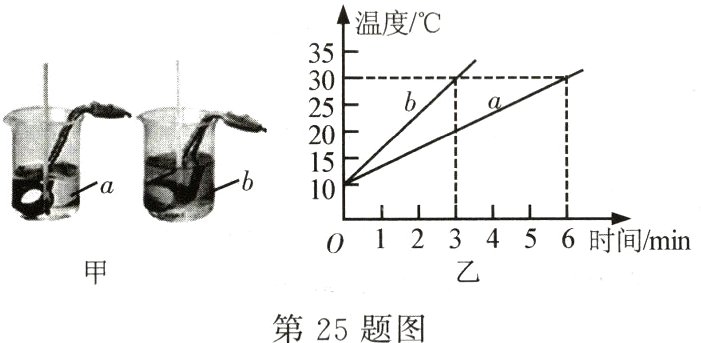

25. 如图甲所示，在探究“不同物质吸热能力”的实验中。
(1)在两个相同的烧杯中加入初温相同、质量相同的水和煤油(ρ水＞ρ煤油)。选用相同电加热器的目的是：________________________。
(2)水和煤油温度随时间变化的图像如图乙所示。
①根据图甲可判断出b物质是________(选填“水”或“煤油”)；
②根据图乙可判断出________吸热能力强(选填“水”或“煤油”)。
(3)根据图乙可计算出煤油的比热容为________________。

答案： （1）使水和煤油吸收的热量相同 （2）①煤油 ②水
（3）$2.1×10^{3}\ J/(kg\cdot^{\circ}C)$

26. 王强同学想测量额定电压是2.5 V的小灯泡的额定功率，他使用了三节新干电池、“20 Ω 1 A”的滑动变阻器、电压表、电流表、开关和若干导线，连接了如图甲所示的电路。

(1)闭合开关前，滑动变阻器的滑片应该滑动到最________(选填“左”或“右”)端，这样做的目的是________。
(2)他闭合开关后，又立即断开了开关，否则会损坏________(选填“灯泡”“电流表”或“电压表”)。
(3)他检查电路，发现一处连接错误，只改变了一根导线的连接就将电路修改正确，请你在错误的导线上打“×”，并补画上正确的连线。
(4)实验中，他调节滑动变阻器的滑片，使电压表的示数从1.5 V变化到3 V，画出了如图乙所示的图像，由于灯丝的电阻随温度的升高而增大，可以判断图像的横坐标为________(选填“电压”或“电流”)。
(5)当电压表示数为2.5 V时，电流表的示数如图丙所示，则小灯泡的额定功率是________W。
(6)取下小灯泡，将阻值为5 Ω、10 Ω、15 Ω的三个定值电阻分别接入电路中原小灯泡位置，可利用该电路探究“电压一定时，电流与电阻的关系”。控制电压一定时，不可以选取的电压值是________(填字母)。
A. 1.5 V B. 2 V C. 2.5 V D. 3 V

答案：
（1）右 保护电路 （2）电压表
（3）
　
（4）电流 （5）0.7 （6）A
