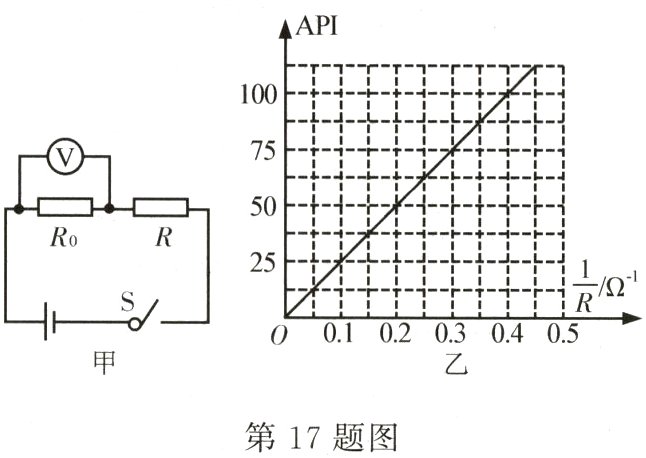

17. 易错题 某兴趣小组为了检测空气质量的指数(API)，设计了如图甲所示的检测电路。R为气敏电阻，其电阻的倒数与空气质量指数的关系如图乙所示。已知电源电压12 V保持不变，$R_0 = 5\Omega$，当电压表示数为4 V时，求：
(1)通过$R_0$的电流；
(2)2 min内$R_0$消耗的电能；
(3)此时空气质量指数。

答案： 解：由电路图可知，$R_{0}$与$R$串联，电压表测$R_{0}$两端的电压。
(1)当电压表示数为 4 V 时，通过电阻$R_{0}$的电流：$I_{0}=\frac{U_{0}}{R_{0}}=\frac{4\ V}{5\ \Omega}=0.8\ A$；
(2)2 min 内$R_{0}$消耗的电能：$W_{0}=U_{0}I_{0}t=4\ V×0.8\ A×120\ s=384\ J$；
(3)因串联电路中总电压等于各分电压之和，所以，$R$两端的电压：$U_{R}=U - U_{0}=12\ V - 4\ V=8\ V$，
因串联电路中各处的电流相等，所以，$R$的阻值：$R=\frac{U_{R}}{I_{R}}=\frac{U_{R}}{I_{0}}=\frac{8\ V}{0.8\ A}=10\ \Omega$，
则$\frac{1}{R}=\frac{1}{10\ \Omega}=0.1\ \Omega^{-1}$。
由图乙可知，此时空气质量指数为 25。
答：
(1)通过$R_{0}$的电流为 0.8 A；
(2)2 min 内$R_{0}$消耗的电能为 384 J；
(3)此时空气质量指数为 25。

18. “破镜难重圆”，破碎的镜子，即使对接在一起，也不能重新变成完好的镜子，为什么？

答案： 答：镜子破碎后，由于镜子碎片断面处分子间距离太大，分子间的作用力十分微弱，所以破碎的镜子不能再重新变成一面完整的镜子。

19. 如图所示，在蹄形磁体的磁场中放置一根导线，导线的两端跟电流表连接，怎样才能使电流表指针发生偏转？这种现象叫什么？

答案： 答：可以磁体不动，让导体在水平方向上左右移动，做切割磁感线运动；也可以导体不动，让磁体在水平方向上左右运动，即可在电路中产生感应电流，使电流表指针发生偏转。该现象就是电磁感应现象。

20. 图中小磁针静止在地球赤道正上方，在图中括号内标出此时小磁针的N、S极。

答案：

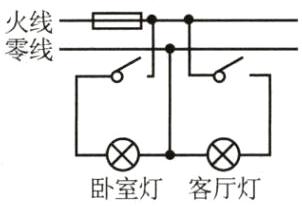

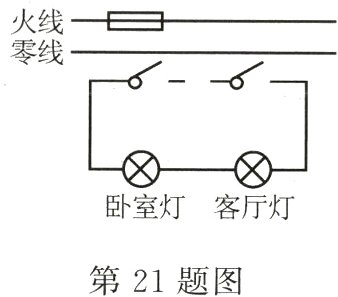

21. 请用笔画线代替导线，将电灯和开关正确连入电路。

答案：

22. 如图为某定时炸弹的引爆电路工作原理图，当起爆器中有电流通过时就会引爆炸弹。请你结合所学知识帮助专家进行排爆分析：
(1)定时器(时钟)应该安装在________(选填“a”或“b”)导线上。在定时阶段，该导线是________(选填“通”或“断”)路，所以在定时阶段起爆器不会引爆炸弹。
(2)定时结束时，定时器会把b导线________(选填“接通”或“切断”)，定时结束的瞬间起爆器立即引爆炸弹。
(3)为使该定时爆炸装置停止工作，在定时阶段应立即剪断导线________(选填“a”或“b”)。

答案：
(1)$b$ 通
(2)切断
(3)$a$

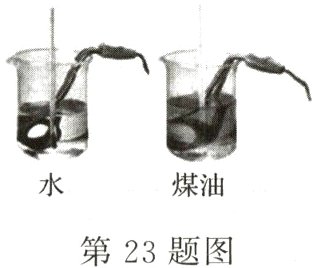

23. (2024·齐齐哈尔中考)小姜利用如图所示的装置“比较不同物质吸热的情况”。
(1)器材：相同规格的电加热器、烧杯、温度计各两个，以及________(填测量工具)、托盘天平(含砝码)、水和煤油。
(2)选取两个相同规格的电加热器进行实验，目的是为了通过比较________来比较物质吸收热量的多少。
(3)实验中选取初温不同、________相同的水和煤油，分别倒入烧杯中，用电加热器加热，当它们吸收相同的热量时，通过比较________来比较不同物质吸热能力的强弱。

答案：
(1)秒表
(2)加热时间
(3)质量 升高的温度
