《2024年优等生测评卷九年级物理全一册人教版》

19. 小明家装修时，他看到这样的场景：工人师傅在用电锯切割大理石时，不停地给锯片喷水。请你分析喷水除了防止扬尘外，还蕴涵什么物理知识？

答案： 答：用电锯切割大理石的过程中，电锯要克服摩擦力做功，锯片内能增加，温度升高。向锯片喷水一方面是防止扬尘，另一方面是利用水的汽化吸热降温，起到保护锯片的作用。

20. 一天，小明将电饭锅接入家庭电路，待其正常工作后，他又将空调的插头插入插座，开启空调时，家中的空气开关突然跳闸。请指出可能引起空气开关跳闸的一个原因，并用所学的物理知识解释。

答案： 答：空气开关跳闸是电流过大引起的，造成电流过大的原因可能是短路，也可能是用电器的总功率过大。本题中，电饭锅和空调都属于大功率用电器，因此同时工作时总功率过大，是造成电路中电流过大最可能的原因。

21. 请根据小磁针的指向，在图中标出通电螺线管的N极和电源的正极。

答案：

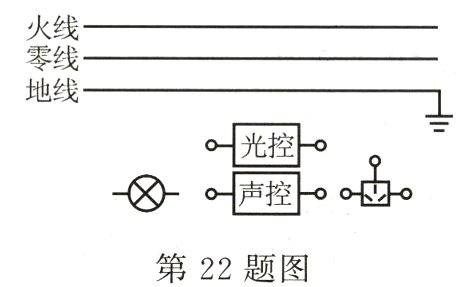

22. 请将图中的“声控开关”“光控开关”和灯泡正确连入电路，要求只有在夜间且有声音时灯泡才亮，同时安装一个不受开关控制的三孔插座。

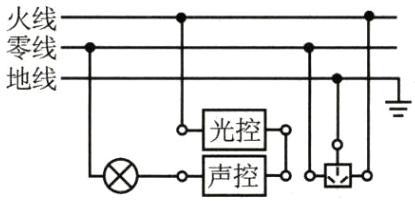

答案：

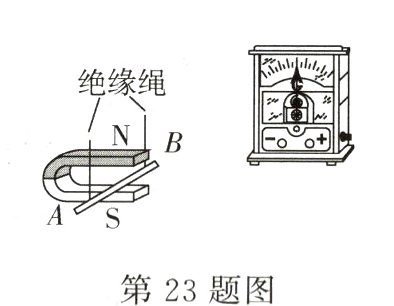

23. (2024·新疆中考)如图所示，用蹄形磁体、导体棒AB、电流表等实验器材探究导体在磁场中运动时产生感应电流的条件。
(1)请用笔画线代替导线完成实物图连接。
(2)当导体棒AB沿________(选填“上下”或“左右”)方向运动时，电流表指针发生偏转。通过多次实验可得：当闭合电路的部分导体在磁场中做________运动时，电路中就产生感应电流。
(3)当导体棒AB向右运动时，导体棒________(选填“受到”或“不受”)磁场对它的力的作用。

答案：

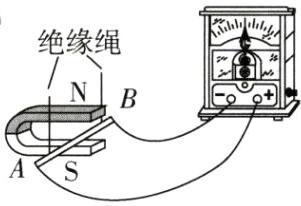

(1)
(2)左右 切割磁感线
(3)受到

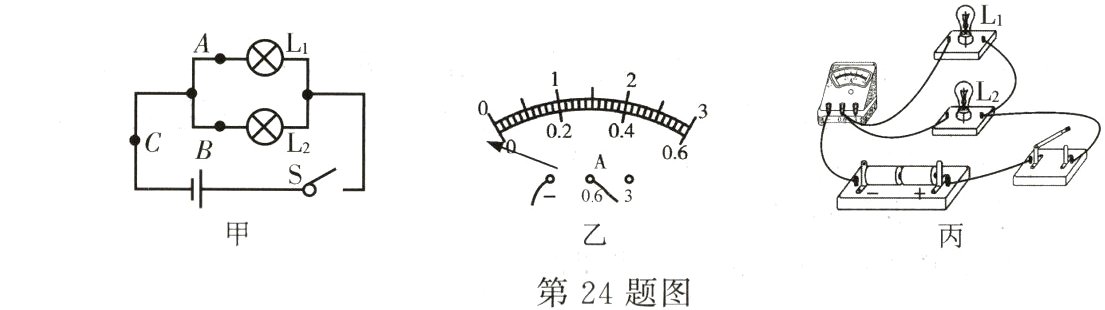

24. 小海做“探究并联电路中电流的规律”实验：
(1)如图甲是他设计的电路图，若要测A处的电流，在闭合开关前，发现电流表指针位置如图乙所示，调整正确后闭合开关，发现指针又发生图乙所示偏转，其原因是________。
(2)图丙是他测量电流时连接的实验电路，此时电流表测量的是________(选填“A”“B”或“C”)处的电流。
(3)请在图丙中移动一根导线，测量B处的电流。在移动的导线上画“×”，并用笔画线代替导线连接正确的电路。
(4)测出A、B、C三处电流如下表所示，由此得出初步结论：________________________。
|位置|A|B|C|
|----|----|----|----|
|电流I/A|0.30|0.24|0.54|
(5)这个实验在设计方案上还存在的不足之处是________________________。

答案：

(1)电流表正负接线柱接反了
(2)C
(3)
(4)并联电路中，干路电流等于各支路电流之和
(5)只根据一组数据得出的结论不具有普遍性
