17. 一个标有“220 V 550 W”的电水壶，在额定电压下工作。求：
(1)电水壶正常工作时通过它的电流；
(2)正常工作1分钟消耗的电能。

答案： 解：（1）由$P = UI$可得，电水壶正常工作时通过它的电流：$I=\frac{P}{U}=\frac{550\ W}{220\ V}=2.5$ A；
（2）由$P=\frac{W}{t}$可得，正常工作 1 分钟消耗的电能：$W = Pt = 550$ W×60 s = 3.3×10⁴ J。
答：（1）电水壶正常工作时通过它的电流为 2.5 A；
（2）正常工作 1 分钟消耗的电能为 3.3×10⁴ J。

18. 用手按住图钉，在桌面上反复摩擦几次之后，发现图钉变热，这是为什么？

答案： 答：用手按住图钉，在桌面上反复摩擦几次，对图钉做功，图钉内能增大，温度升高，所以图钉变热了。

19. 制作保险丝为什么要选择熔点较低且电阻较大的材料？

答案： 答：电阻较大的材料，可以使其在电流较大时产生较多的热量，熔点较低的材料可以使其容易烧断。当电流过大时，保险丝产生较多的热量使它的温度达到熔点而熔断，从而切断电路起保护作用。

20. 有一种太阳帽，当太阳光照射到帽子上的太阳能电池板时，就会使小电机吹风。请分析其中的能量转化关系。

答案： 答：太阳光照到太阳能电池板上，太阳能转化为电能；小电机工作时将电能转化为机械能。

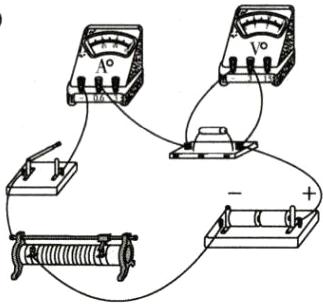

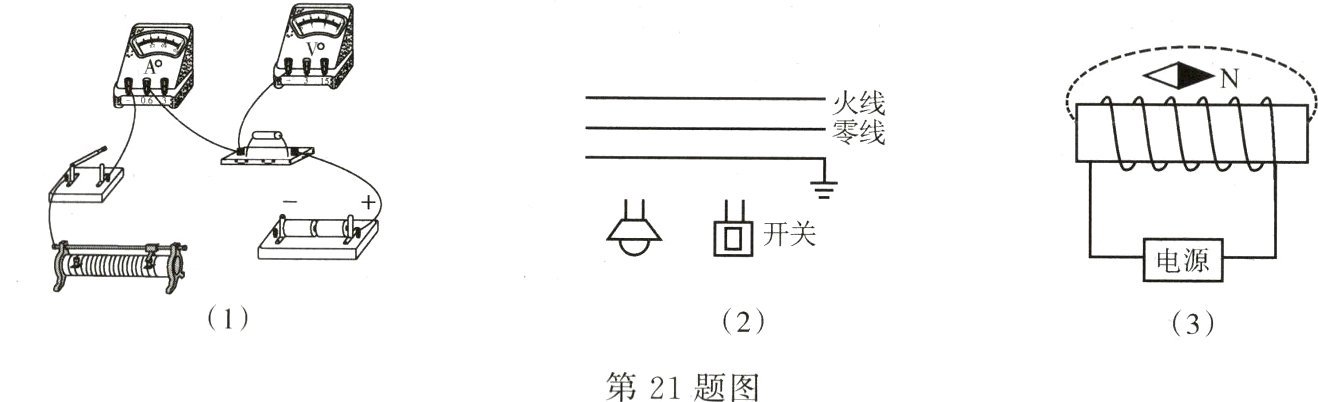

21. (1)(2024·苏州中考)在图中完成探究电流与电压关系的电路连接，使滑动变阻器接入电路的阻值最大。
(2)请在图中用笔画线代替导线，将电灯、开关连入照明电路中。
(3)如图，小磁针静止在通电螺线管的正上方，请在图中标出电源的正、负极和磁感线方向。

答案：
（1）
（2）
（3）

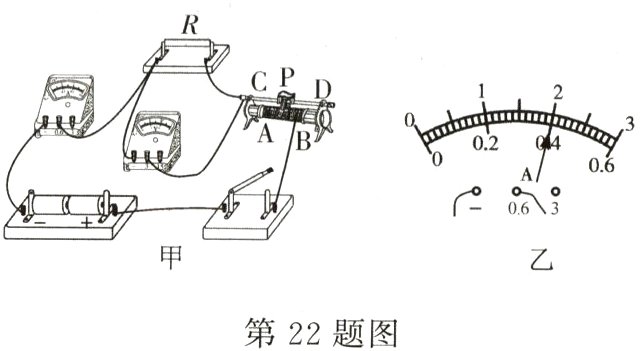

22. 在探究“电流与电阻的关系”实验中，电路如图甲所示。

(1)将电路连接正确后，闭合开关，移动滑动变阻器滑片P，使定值电阻R两端电压为2 V，电流表示数如图乙所示，为________A，则R的阻值为________$\Omega$。
(2)换上10$\Omega$的电阻后，闭合开关，电压表示数将________(选填“变大”或“变小”)，此时应将滑片P向________(选填“A”或“B”)端移动，使电阻两端电压为________V。

答案： （1）0.4 5 （2）变大 A 2
