24. 小敏利用如图所示电路探究并联电路的电流特点。
(1)小敏测出A、B、C三点的电流后，将数据记录在表格中，为得出正确结论，接下来小敏应________(填字母)；
A. 改变电流表的量程再测量 B. 换其他规格的电流表再测量
C. 改变电源电压再测量 D. 换用不同规格的灯泡再测量
(2)由实验数据得出，并联电路中电流规律是____________________。
(3)若实验过程中，小敏不小心将一根导线连接在灯$L_1$的两端，则灯$L_2$将________(选填“变亮”“变暗”或“熄灭”)。
|$I_A/A$|$I_B/A$|$I_C/A$|
| ---- | ---- | ---- |
|0.15|0.15|0.30|

答案：
(1)D
(2)并联电路干路中的电流等于各支路中的电流之和
(3)熄灭

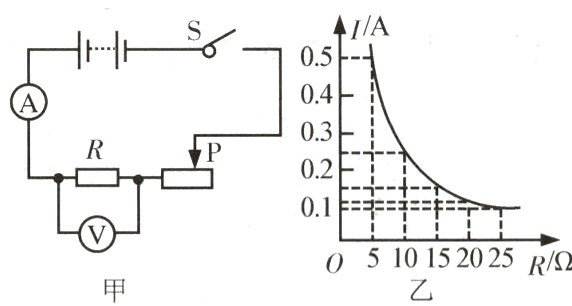

25. 小李同学用如图甲所示的电路图，研究“通过导体的电流与导体电阻的关系”，电源电压恒为6 V，5个定值电阻分别为5 Ω、10 Ω、15 Ω、20 Ω、25 Ω，滑动变阻器最大阻值为30 Ω。
(1)小李同学根据图甲所示的电路图连接实物的过程中，滑动变阻器的滑片应滑到最________(选填“左”或“右”)端。
(2)小李同学在按步骤操作时，选一个“5 Ω”的电阻，测得电流表示数为0.5 A，当换成“10 Ω”的电阻时，马上读数，发现电流表的示数不是0.25 A(不考虑温度对电阻的影响)，你认为电流表的读数会________(选填“大于”或“小于”)0.25 A，此时滑片应该向________移动(选填“左”或“右”)，眼睛应观察________表。
(3)第5次实验中，将定值电阻由20 Ω换为25 Ω时，小李发现无论怎样移动滑动变阻器的滑片P，始终无法达到实验要求。此时小李可采取的措施是________(选填序号)。
A. 更换一个新的电压表 B. 增加一节干电池
C. 用最大阻值为50 Ω的滑动变阻器替换原来的滑动变阻器
(4)正确操作后根据记录的数据绘制如图乙所示的图像，根据图像得出的结论是____________________。

答案：
(1)右
(2)大于 右 电压
(3)C
(4)电压一定时，导体的电流与导体的电阻成反比

26. 小华做“测定小灯泡的电功率”实验，所用器材齐全且完好，待测小灯泡标有“2.5 V”字样，电源的电压有2 V和4 V两挡，滑动变阻器有“5 Ω 2 A”“10 Ω 1 A”两个可选。
(1)小华应选用的电源电压为________V。
(2)小华选择一个滑动变阻器并正确连接电路进行实验。实验中，他判定该小灯泡正常发光的依据是________________。当小灯泡正常发光时，他观察到电流表的示数如图所示。请通过计算求出该小灯泡的额定电功率并判断所选滑动变阻器的规格：________________。

答案：
(1)4
(2)观察到电压表示数为 2.5 V 0.5 W，“10 $\Omega$ 1 A”
