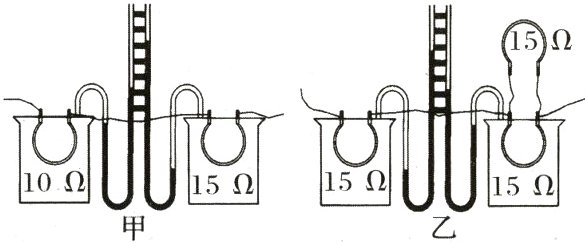

25. 回归教材 如图是研究“电流通过导体产生的热量与哪些因素有关”的实验，两个透明容器中密封着等量的空气，U形管中液面高度的变化反映密闭容器中空气温度的变化。
(1)本次探究实验中用到了控制变量法和________法；
(2)为了探究电热与________的关系，应该选择图乙实验；
(3)图甲中10 Ω和15 Ω两电阻串联，是为了控制通电时间和________相同，探究电热与________的关系；
(4)通电相同的时间，甲装置中右边U形管的液面高度差更________(选填“大”或“小”)。

答案：
(1)转换　
(2)电流　
(3)电流　电阻　
(4)大

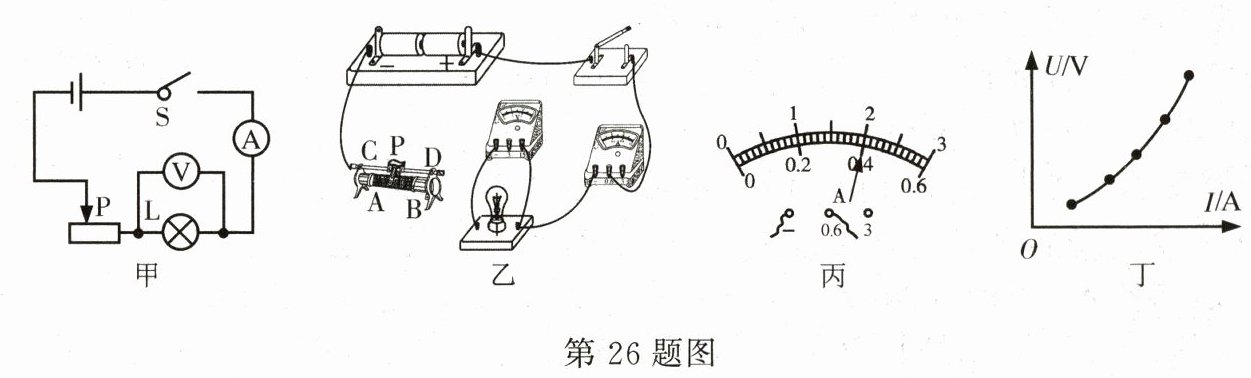

26. 小明在实验室做“测量小灯泡电功率”和“探究电流与电压电阻关系”的实验。实验中，所用的电源电压为6 V，小灯泡的额定电压为3.8 V，滑动变阻器的规格为“30 Ω 1 A”。

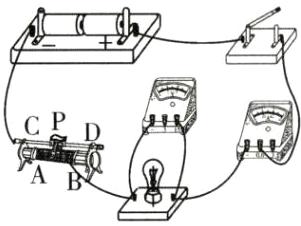

(1)在“测量小灯泡的电功率”的实验中，小明按图甲所示的电路图正确连接了电路。实物图中缺少一根导线，请用笔画线代替导线补上，将图乙中的实物电路连接完整(要求：闭合开关前，滑片要移动到C端)。
(2)闭合开关后，移动滑动变阻器的滑片，当电压表的示数为3.8 V时，电流表的示数如图丙所示，则小灯泡的额定功率为________W。
(3)移动滑动变阻器的滑片P，记下多组对应的电压表和电流表的示数，并绘制成如图丁所示的小灯泡的I-U图像。由图像可知：如果小灯泡两端的电压为1.9 V，则小灯泡的实际功率________0.38 W(选填“大于”“小于”或“等于”)。
(4) 易错题 在做“探究电流与电阻关系”的实验时，小明所用的四个定值电阻的阻值分别为5 Ω、10 Ω、15 Ω、20 Ω。他直接利用测量小灯泡电功率时所连的电路进行实验，他把电路中的小灯泡取下，电路的其他元件连接方式不动，把四个定值电阻分别接入电路中进行探究。如果要保证电路中各元件的安全，且用四个电阻都能顺利地完成实验，则定值电阻两端的电压应该在________(填字母)范围内选择。
A. U≤3 V B. 2.4 V≤U≤3 V C. U≥3 V D. 3 V≤U≤6 V

答案：

(1)
　　　
(2)1.52　
(3)大于　
(4)B
