《2024年优等生测评卷九年级物理全一册人教版》

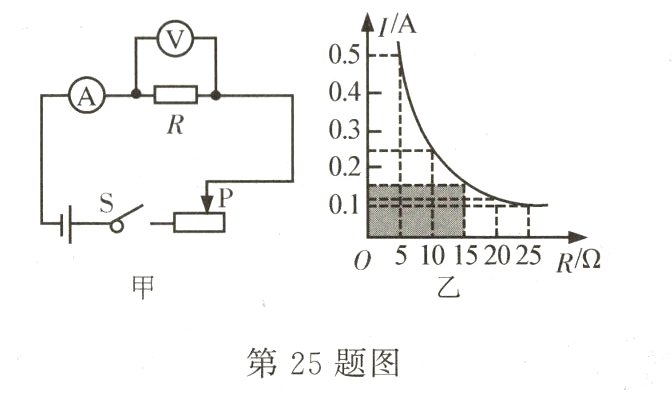

25. 小明利用如图甲电路探究电流跟电阻的关系。已知电源电压为6 V且保持不变，实验用到的电阻阻值分别为5 Ω、10 Ω、15 Ω、20 Ω、25 Ω。
(1)他实验中多次改变R的阻值，调节滑动变阻器，使电压表示数保持不变，记下电流表的示数，得到图乙所示I - R图像。
①由实验图像可得出的结论是______________________________；
②上述实验中，他利用5 Ω的电阻完成实验后，接下来的操作是：将10 Ω的电阻接入电路中，闭合开关，向________(选填“左”或“右”)移动滑片，使电压表示数为________V，读出电流表的示数。
(2)图乙中阴影部分的面积表示________________。
(3)为完成整个实验，应选择最大阻值至少为________Ω的滑动变阻器。

答案：
(1)①电压一定时，电流与电阻成反比 ②右 2.5
(2)定值电阻两端的电压
(3)35

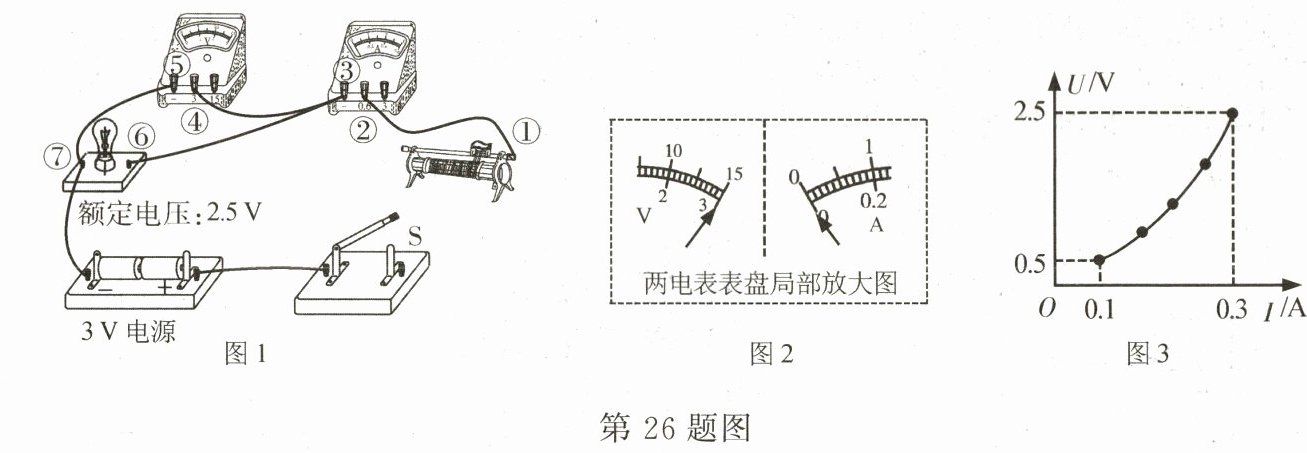

26. 小明用图1所示的电路来测量小灯泡的电功率(部分实验器材的规格已标明)。

(1)请用笔画线代替导线将图1中滑动变阻器连入电路，使之接入电路的阻值最大；
(2)实验中，小明发现无论怎样调节滑动变阻器，两电表指针始终处于图2所示位置，则接线柱________间(填接线柱的数字编号)出现了________(选填“短路”或“断路”)；
(3)故障排除后，小明从滑动变阻器接入电路阻值最大时开始记录数据，得到小灯泡U - I图像如图3所示，则小灯泡的额定功率是________W，所用滑动变阻器的规格是下列四个选项中的________(填字母)；
A. “5 Ω，2 A” B. “15 Ω，2 A” C. “25 Ω，2 A” D. “30 Ω，2 A”
(4)易错题 在每次调节中，滑动变阻器接入电路的阻值减小了ΔR₁，小灯泡的阻值变化了ΔR₂，则ΔR₁________ΔR₂(选填“＞”“＜”或“=”)。

答案：

(1)
　　　
(2)③⑥⑦ 断路
(3)0.75 C
(4)＞
