《2024年优等生测评卷九年级物理全一册人教版》

10. (2024·宜宾中考)自然界只有两种电荷。用丝绸摩擦过的玻璃棒带________电荷，用该玻璃棒接触验电器的金属球，两片金属箔因相互排斥而张开，是因为两片金属箔带________(选填“同种”或“异种”)电荷。

答案： 正 同种

11. 如果站在地上的人不小心接触了火线，电流经过人体流入________，这时，电路总开关上的________(选填“漏电保护器”或“空气开关”)会迅速切断电流，对人体起到保护作用。

答案： 大地 漏电保护器

12. 我国古代很早就发现了磁石的指向性。可自由旋转的磁石静止时，它的南极总是指向地理位置的________方，是因为磁石受到________的作用。

答案： 南 地磁场

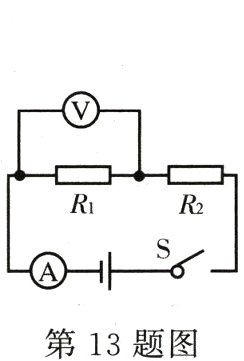

13. 在如图电路中，电源电压为6 V，R₁ = 4 Ω，闭合开关S后，电压表示数为2 V，则电流表的示数为________A，电阻R₂的阻值为________Ω。

答案： 0.5 8

14. 现有两个灯泡，灯丝电阻不变。其中L₁标有“6 V 3 W”，L₂没有标记，但测得它的电阻是4 Ω，把它们串联后接在某一电路中时，两灯L₁、L₂均能正常发光，则这个电路两端的电压是________，灯L₂的额定功率是________。

答案： 8 V 1 W

15. 易错题 物理实验课上，小鹏同学用如图甲所示的电路来测量标有“2.5 V”字样小灯泡的电功率，电源电压为4.5 V不变。他从滑动变阻器接入电路阻值最大时开始记录数据，测得小灯泡的I - U图像如图乙所示。则滑动变阻器的最大阻值为________Ω，小灯泡正常发光时的功率为________W。

答案： 40 1

16. 如图所示，R₁ = 30 Ω，R₂ = 10 Ω，闭合开关后，电流表的示数为0.1 A。求：
(1)电源电压；(2)通过R₂的电流。

答案： 解：由图示电路图可知，两电阻并联，电流表测通过$R_{1}$的电流；
(1)由$I = \frac{U}{R}$可知，电源电压：
$U = U_{1} = I_{1}R_{1} = 0.1\ A×30\ \Omega = 3\ V$；
(2)通过电阻$R_{2}$的电流：$I_{2} = \frac{U}{R_{2}} = \frac{3\ V}{10\ \Omega} = 0.3\ A$。
答：
(1)电源电压为 3 V；
(2)通过$R_{2}$的电流为 0.3 A。

17. 某品牌电烤箱内部的简化电路如图所示，R₁和R₂均为电热丝，当开关S闭合时处于高温挡，S断开时处于低温挡。已知R₂的阻值是66 Ω，正常工作时高温挡的功率为1100 W。求：
(1)电热丝R₁的阻值；
(2)电烤箱在低温挡正常工作时的电流。

答案： 解：
(1)当开关 S 闭合时($R_{2}$短路)处于高温挡，仅有$R_{1}$接入电路，正常工作时高温挡的功率为 1100 W，
根据$P = UI$和$I = \frac{U}{R}$得：$R_{1} = \frac{U^{2}}{P_{高}} = \frac{(220\ V)^{2}}{1100\ W} = 44\ \Omega$；
(2)S 断开时，两电阻串联，电烤箱处于低温挡，
总电阻：$R = R_{1} + R_{2} = 44\ \Omega + 66\ \Omega = 110\ \Omega$，
根据欧姆定律，可知电路中电流为：
$I_{2} = \frac{U}{R} = \frac{220\ V}{110\ \Omega} = 2\ A$。
答：
(1)电热丝$R_{1}$的阻值为 44 $\Omega$；
(2)电烤箱在低温挡正常工作时的电流为 2 A。

18. 灯泡的灯丝用久了，灯丝的电阻是变大，还是变小？为什么？

答案： 答：灯丝的电阻变大。因为灯丝用久了，会由于升华而变细，电阻变大。
