《2025年名校课堂八年级物理3下册沪科版河南专版》

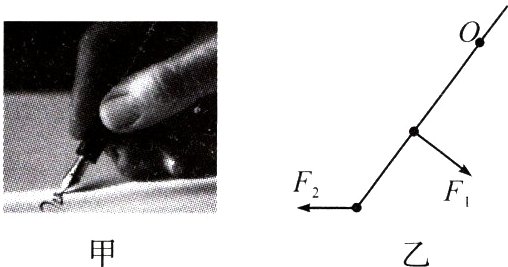

1.(2024·济源期末)杠杆是一种物理模型，生活中很多物体使用时都可看作是杠杆。如图甲为用手写字时的情形图，笔可以看作是杠杆，图乙为其简化图，其中O为支点，$F_{2}$为阻力，请画出$F_{2}$的力臂$l_{2}$。
　　　　

答案：

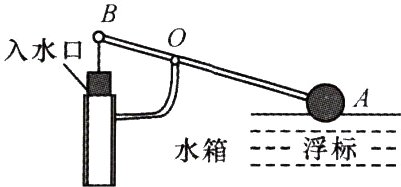

2.如图所示是一种抽水马桶水箱自动上水装置的示意图。当水箱内的水达到一定高度时，浮标带动杠杆AOB压住入水口，停止上水。请在图中画出动力$F_{1}$、阻力$F_{2}$的示意图和动力臂$l_{1}$。
　　　　　

答案：

3.杠杆OA在力$F_{1}$、$F_{2}$的作用下处于静止状态，O点是支点，$l_{2}$是力$F_{2}$的力臂，在图中画出力$F_{1}$的力臂$l_{1}$。
　　　　　　

答案：

4.(2024·安阳林州市期末)如图所示，杠杆OA 在水平位置静止，$l_{1}$为动力臂，请你在图中作出动力$F_{1}$。
　　　　　　　

答案：

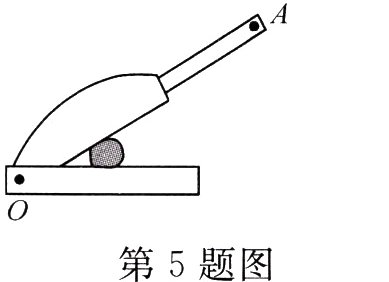

5.(2023·锦州)如图所示是中医用切刀切药材的示意图，请你在图中画出施加在手柄上A点的最小力F的示意图及其力臂l。
　

答案：

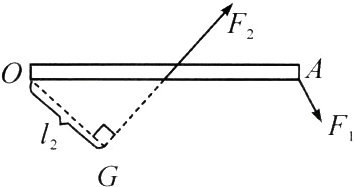

6.(2023·苏州)图中，用直棒提升重物，画出图示位置所用最小力$F_{1}$和阻力$F_{2}$的力臂$l_{2}$。
　　　　　　　

答案：

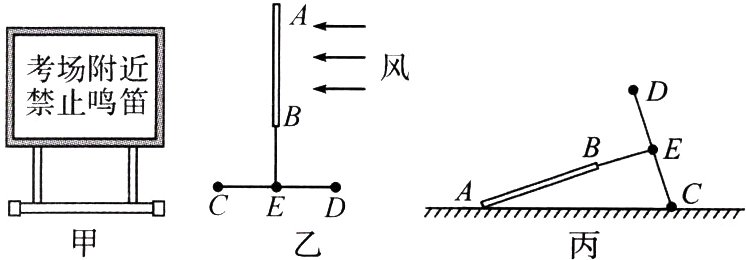

7.(2023·鞍山)图甲是一种常用的移动指示牌，图乙是它的模型，图丙是被风刮倒的指示牌，请在图丙中画出：将指示牌扶起的最小力的示意图及其力臂。
　

答案：

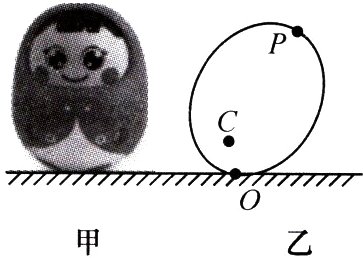

8.(2024·焦作期末)如图甲所示，一个“不倒翁”静置于水平地面上。在拉力作用下“不倒翁”处于倾斜静止状态，此时“不倒翁”可以看成是一个杠杆，图乙是其简化示意图，O点是支点，C点为“不倒翁”的重心。请在图乙中画出“不倒翁”所受的重力，以及P点所用最小拉力的示意图。
　　　　　　

答案：

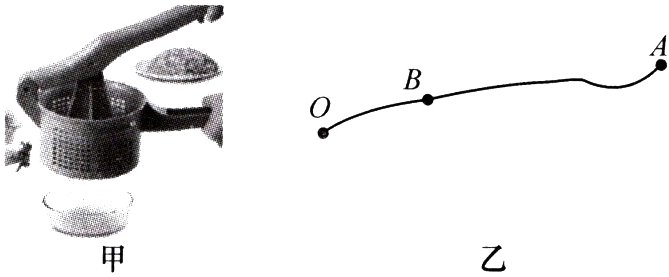

9.(2024·郑州二七区期末)如图甲所示是一种蔬菜挤水器，其手柄可以看作一个杠杆，图乙是其简化的示意图，请在图乙中画出阻力$F_{2}$及在A点施加的最小动力$F_{1}$的示意图。
　　

答案：
