《2025年名校课堂八年级物理3下册沪科版河南专版》

1. 日常生活中的镊子是一种杠杆，如图所示，使用镊子夹取物体时，将手压在B点，则该杠杆的支点是______点，动力作用点是______点，阻力作用点是______点。
　　　　　　　

答案： A B C

2. 用螺丝刀撬图钉时，从不同方向施力，都可以把图钉撬起。如图所示，当竖直向下用力压螺丝刀时，图中______点为杠杆的支点，力F₂为_________，l₂表示__________，l₁表示__________。
　　　　　　　

答案： O 阻力 阻力臂 动力臂

3. 如图，小华用苹果和橘子玩跷跷板。她将苹果、橘子分别吊在轻杆的左、右两端，放手后，轻杆转动起来。使杆逆时针转动的力是( )
A. 苹果的重力
B. 橘子的重力
C. 吊橘子的绳对杆的拉力
D. 吊苹果的绳对杆的拉力
　　　　　　　　　　　　

答案： D

4. 关于杠杆，下列说法正确的是( )
A. 杠杆必须是一根直的硬棒
B. 杠杆一定有支点，但不一定在杠杆上
C. 力臂可能在杠杆上，也可能不在杠杆上
D. 作用在杠杆上的动力一定与作用在杠杆上的阻力方向相同

答案： C

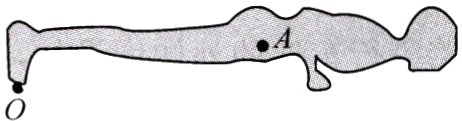

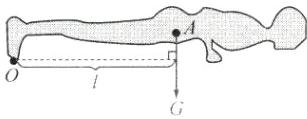

5.(2024·临夏州)俯卧撑是一种健身运动，能够锻炼上肢、腰部及腹部的肌肉，是简单易行却十分有效的力量训练手段，如图是某同学做俯卧撑的示意图。此过程中，他的身体可视为杠杆，O点为支点，A点为重心，请画出重力对应的力臂l。
　　　　　

答案：

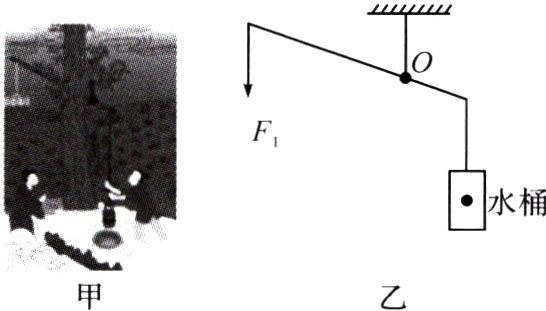

6.【新课标素材】(2023·衡阳)桔槔是中国古代用于灌溉或汲水的一种器具，是杠杆的一种应用，如图甲所示。图乙是桔槔的简化示意图，请在图乙中作出水桶所受重力的示意图，并画出动力F₁的力臂l₁。
　　　　

答案：

7. 如图所示，作出杠杆的动力臂l₁与阻力臂l₂。
　　　　　　　

答案：

8. 如图所示，有一杠杆可绕O点转动，在其中点挂一重物，在A端施加动力Fₐ。
　　　　　　
(1)如果动力Fₐ沿F₁的方向，那么其动力臂是______，阻力臂是______。
(2)如果动力Fₐ沿F₂的方向，那么其动力臂是______。
(3)如果动力Fₐ沿F₃的方向，那么其动力臂是______。

答案：
(1) OC OD
(2) OA
(3) OB
