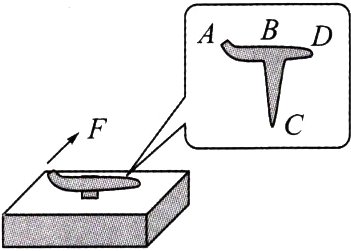

9. 如图，这款图钉来自一个初中生的创意，翘起部分为我们预留下施力空间。当拔起图钉时，将图钉看作杠杆，其支点为( )
A. A点
B. B点
C. C点
D. D点
　　　　　　　　　　　

答案： D

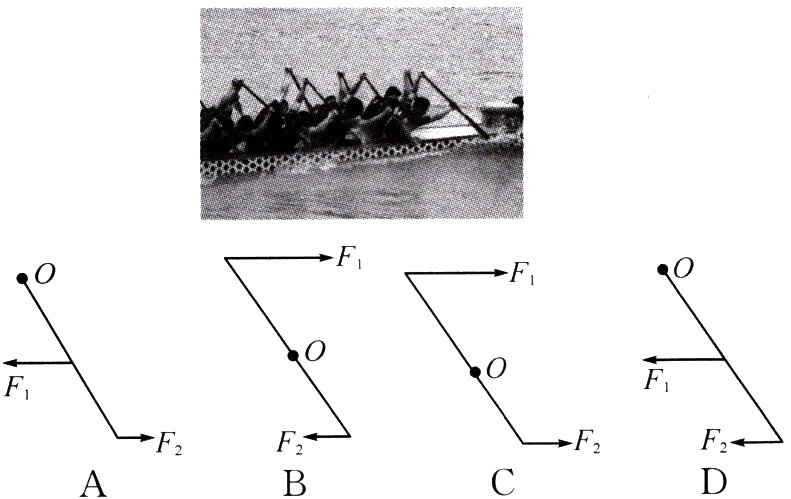

10. 新考向 模型建构 2024年6月16日，济南明湖龙舟文化节暨第二十三届明湖龙舟邀请赛在大明湖风景区举办，现场围观市民人山人海，热闹非凡。如图所示，比赛时运动员一手紧握船桨的末端，另一手用力划桨，此时的船桨可看成一个杠杆，下列能正确表示其原理的是( )
　

答案： A

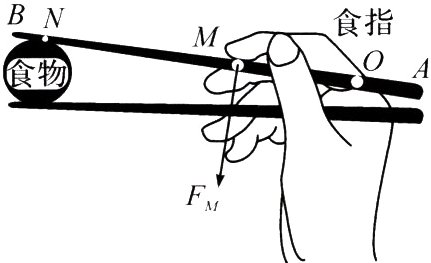

11. 筷子是人们普遍使用的餐具。如图所示，将AB这支筷子作为杠杆，O点为支点，食指指头对筷子上M点的压力Fₘ(垂直于筷子)是动力。则( )
A. 阻力臂是MN、阻力的方向向上
B. 阻力是筷子对食物的压力
C. 动力臂是OM
D. 把食物靠近支点放置时，阻力臂和动力臂都变小
　　　　　　

答案： C

12. 如图所示，是小明同学用力F把一个油桶推上台阶的示意图。把油桶推上台阶的过程中，可以将油桶看成一个杠杆，则杠杆的支点是______点，动力臂是图中的线段______，阻力是____________。
　　　　　　　

答案： C AC 油桶的重力

13. 如图是超市用的手推车，当前轮遇到障碍物，应该______(填“压”或“抬”)车把，支点是______点；当后轮遇到障碍物，应该______(填“压”或“抬”)车把，支点是______点。
　　　　　　

答案： 压 C 抬 B

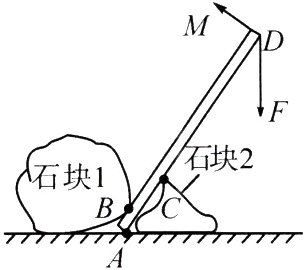

14. 如图所示，小明使用撬棒把石块1撬起，若在撬棒上的D点沿DM方向用力撬起石块1，撬棒的支点是______点，阻力是__________(填“石块1”或“石块2”)对撬棒的力。小明又换了一种方法，在D点用竖直向下的力F撬大石头，请画出动力F的力臂l。
　　　　　　

答案：
A 石块1

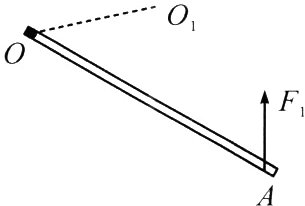

15. 如图所示，杠杆OA在F₁、F₂两个力作用下平衡，图中已画出了杠杆A端受到的力F₁的示意图。如果虚线OO₁是力F₂的力臂，请在杠杆上标出F₂的作用点B，并画出力F₂的示意图。
　　　　　　　

答案：
