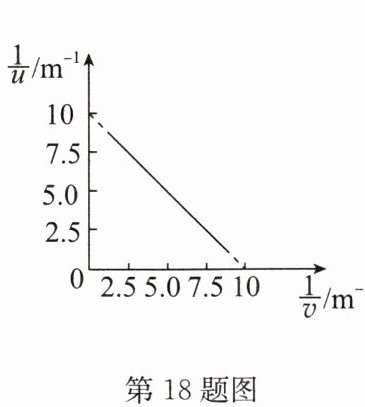

18. 某同学利用光具座、凸透镜、蜡烛、光屏探究凸透镜成像规律,记录物距$u$、像距$v$得到的图像如图所示,则(D)

A.当$u = 10 cm$时,成倒立、等大的像
B.当$u = 15 cm$时,成正立、放大的像
C.当$u = 20 cm$时,成倒立、放大的像
D.当$u = 25 cm$时,成倒立、缩小的像

答案： D

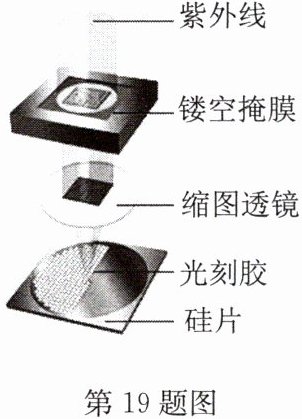

19. 光刻技术的工作原理如图所示,用紫外线照射镂空掩膜,这样镂空掩膜会更明亮,调整镂空掩膜、缩图透镜的位置,恰好能使镂空掩膜缩小的像成在硅片上,从而实现集成电路的“光刻”,下列说法正确的是(D)

A.缩图透镜相当于凸透镜,凸透镜可以用于矫正近视眼
B.镂空掩膜位于缩图透镜的二倍焦距以内
C.镂空掩膜的像是倒立、放大的实像
D.硅片相当于光屏

答案： D

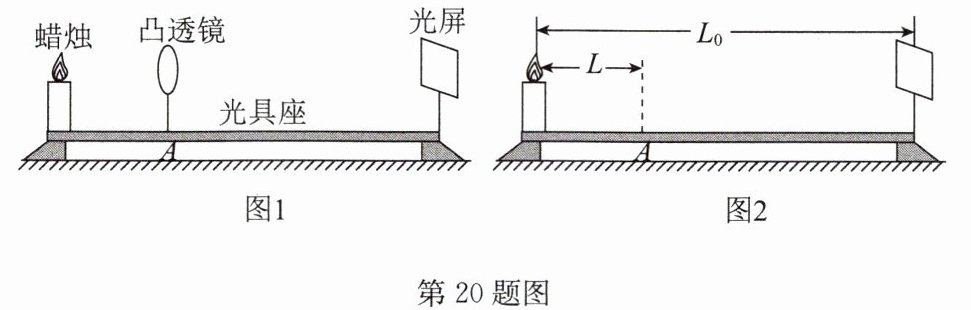

20. 某同学利用图示装置来研究凸透镜成像.


(1)如图1所示,当凸透镜位于光具座上A处时,恰好在光屏上成清晰的像,成的是倒立(选填“正立”或“倒立”)的像.蜡烛燃烧一段时间后,烛焰的像将位于光屏中心的上方.

(2)在保持(1)中蜡烛和光屏位置不变的情况下,将凸透镜向右移到B处(图中未标出),光屏上再次成清晰的像,成的是缩小(选填“放大”“等大”或“缩小”)的像.

(3)在上述探究活动中,若已知蜡烛与光屏间的距离为$L_0,$与凸透镜第一次所在位置A间的距离为L,如图2所示.则该透镜的焦距f＜(选填“＞”“=”或“＜”)L,透镜先后两次所在位置A、B之间的距离s = $L_0-2L$(用$L_0、$L表示).

答案：
(1)倒立 上
(2)缩小
(3)＜ L₀-2L

21. (2024·福建)我国某新型战斗机配有光电搜索跟踪系统,系统中的光学元件相当于晶状体,内置光电传感器相当于视网膜,成像原理与人眼相似.从空中拍摄地面物体时,物体在光电传感器上形成的像是(A)
A.倒立、缩小的实像
B.倒立、等大的实像
C.倒立、放大的实像
D.正立、放大的虚像

答案： A
