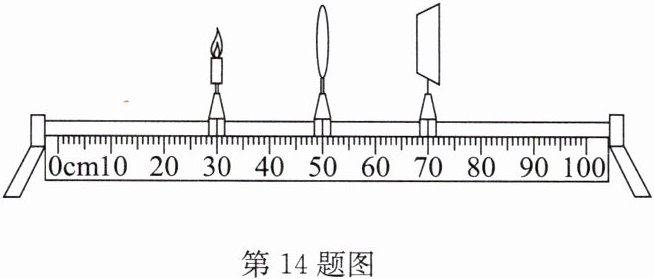

14. (2024·沛县月考)在“探究凸透镜成像规律”的实验中,当蜡烛、凸透镜和光屏的位置如图所示时,光屏上承接到清晰的像,则(C)

A.实验所用透镜的焦距为$20\mathrm{~cm}$
B.光屏上承接到的是倒立、等大的虚像
C.将蜡烛和光屏均适当左移可承接到缩小的像
D.将蜡烛左移,需将光屏右移才能承接到清晰的像

答案： C

15. (2024·徐州模拟)在做“探究凸透镜成像规律”的实验时,将光具座上的蜡烛、凸透镜、光屏如图放置,光屏上呈现清晰的像. 下列说法正确的是(D)

A.该凸透镜的焦距大于$10\mathrm{~cm}$
B.光屏上的像是倒立、放大的
C.将蜡烛远离凸透镜时,为了在光屏上得到清晰的像,应将光屏远离凸透镜
D.只将凸透镜向左移到适当位置,就可以在光屏上得到清晰放大的像

答案： D

16. 在“探究凸透镜成像的规律”实验中,小明同学依次进行了如下操作：

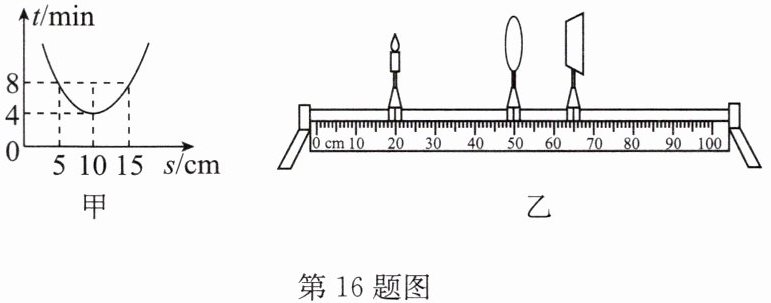

(1)小明想知道实验中凸透镜的焦距,他将镜面垂直于阳光,在凸透镜下面放上白纸(白纸与透镜平行),测出透镜到白纸间距$s与对应白纸被烤焦的时间t$,绘出了如图甲所示的图像,由图像可判断该凸透镜的焦距$f$为10$\mathrm{~cm}$.
(2)在光具座上组装并调整好实验器材. 小明先固定好凸透镜和蜡烛,发现无论怎样左右移动光屏,光屏上只有一个与透镜大小几乎相同的光斑,其原因是蜡烛置于焦点处.
(3)当蜡烛、凸透镜、光屏在光具座上的位置如图乙所示时,小明看到光屏上出现一个清晰的像,接着他保持蜡烛和光屏的位置不动,将凸透镜移到35$\mathrm{~cm}$刻度线处时,光屏上又观察到烛焰清晰的像.
(4)实验中他将凸透镜换成镜面大小相同焦距稍小的凸透镜,移动光屏后找到清晰的像,则光屏上所成的像与原来的像相比变小(选填“变大”“不变”或“变小”).

答案：
(1)10
(2)蜡烛置于焦点处
(3)35
(4)变小

17. 如图所示,有一圆柱体$PQ$放在凸透镜前图示的位置,它所成像$P^{\prime}Q^{\prime}$的形状应该是下列图中的(B)

答案： B
