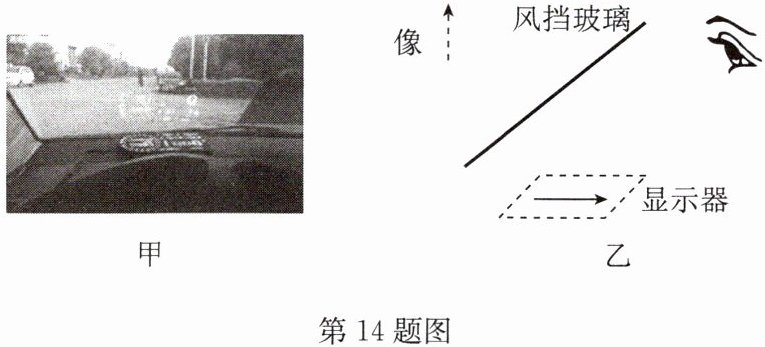

14. 汽车自带抬头显示器(如图甲所示)简称HUD.图乙是它的工作原理图,能将水平显示器上的重要行车数据通过前风挡玻璃(看成平面镜)呈现在正前方,确保驾驶的舒适安全,下列说法正确的是 (C)
A.通过风挡玻璃所成的像是实像
B.HUD与小孔成像的原理相同
C.风挡玻璃与水平面的夹角应为45°
D.若驾驶员想将成的像位置调低,可将显示器沿水平方向向右移动

答案： C

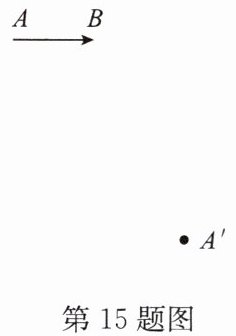

15. 如图所示,点A'是物体AB上的点A在平面镜中的像.请作出平面镜及物体AB在平面镜中所成的像A'B'.

答案：
如答图所示

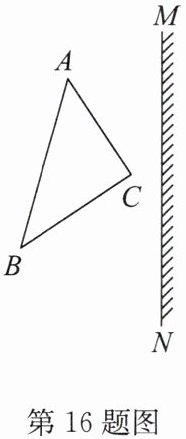

16. 请在图中画出三角形ABC在平面镜MN中所成的像.

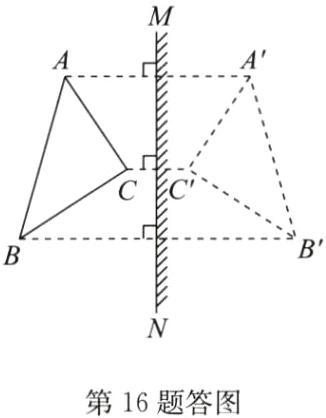

答案：
如答图所示

17. 在十字路口矗立着一幢大楼,它临街的一面全部都是用新型玻璃装饰的,因此过往的车辆都在这块大的平面镜中成像,如图所示,小刚在十字路口中心面向北而立(确保安全的情况下),从这面镜子中看到一辆汽车向西行驶,驶到十字路口向左转弯,这辆汽车实际是 (C)
A.向北行驶右拐弯
B.向西行驶左拐弯
C.向南行驶右拐弯
D.向南行驶左拐弯

答案： C
