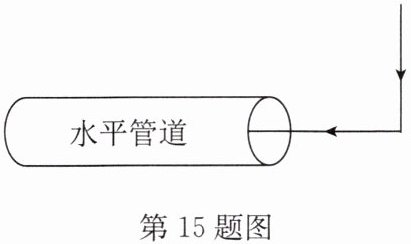

15. 如图,小玲利用一块平面镜,将正午时分直射的太阳光引入一根水平管道内,请在图中画出平面镜的位置.

答案：
如答图所示　　　　　　　

16. (2024·泰州期末)某班级同学探究光的反射规律,器材有：激光笔、平面镜、白板.

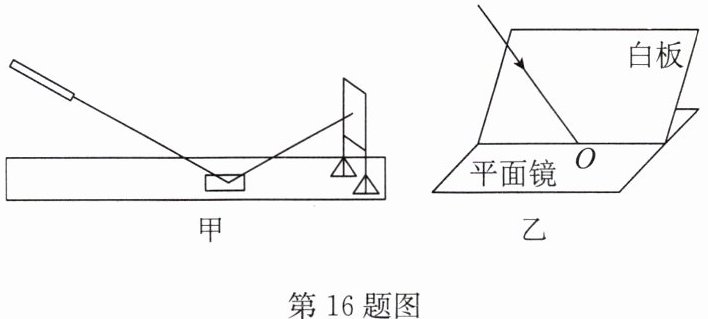

(1)如图甲所示,将一束光照射到平面镜上,它的反射光在光屏上形成一个光斑,保持光在平面镜上的入射点不变,减小入射光线与平面镜的夹角,则光屏上的光斑向下(选填“上”或“下”)移动.

|实验序号|入射角$\alpha /(^{\circ })$|反射角$\beta /(^{\circ })$|
|①|20|20|
|②|30|30|
|③|40|40|
(2)小明所在实验小组利用如图乙所示的装置进行探究,让一束光斜射到平面镜上,在入射点$O$放置白板并调整位置,发现白板只在某一位置能同时呈现入射光线和反射光线,此时用量角器测得白板与镜面的夹角是90$^{\circ }$,再结合法线的概念：法线是过入射点且垂直于镜面的直线,得出结论：光反射时,反射光线、入射光线和法线在同一平面内.
(3)多次测量入射角和对应的反射角,数据记录如表所示.根据表中数据,你获得的结论是反射现象中，反射角的大小等于入射角的大小；多次实验的目的是排除偶然性，寻找普遍规律.

答案：
(1)下　　
(2)90　垂直于镜面　反射光线、入射光线和法线　　
(3)反射现象中，反射角的大小等于入射角的大小　排除偶然性，寻找普遍规律

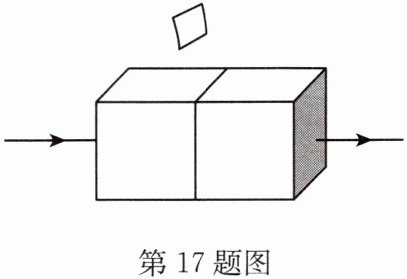

17. 如图所示是一个魔术箱,魔术箱顶部的中央有一条窄缝.使激光笔产生的激光束从左侧的小孔射入,从右侧小孔射出.将一块遮光板从顶部的窄缝插入箱中,可见遮光板并没有挡住激光束的传播.若魔术箱内部只由若干平面镜组成,根据这一奇怪的现象,小明对魔术箱内部的结构进行了猜想,下列猜想合理的是( )


A.内部有一块平面镜即可
B.内部有两块平面镜即可
C.内部至少有三块平面镜
D.内部至少有四块平面镜

答案：
C　点拨:如答图所示，激光束从左侧的小孔射入，又从右侧小孔射出，光线的方向没有发生改变，其实就是通过三块平面镜的反射实现的.
