《2025年启东中学作业本八年级物理上册苏科版徐州专版》

12. (2024·沛县期末)小强同学把点光源(S)、凸透镜(L)、光屏(P)放在如图所示位置时,S发射的光线经透镜折射后沿水平方向平行照射到光屏上.他再用一烛焰$S'$,在图示位置上取代发光点S,这时若要使烛焰$S'$在光屏P上成清晰的像,以下几种操作中不可行的是(D)

A.保持透镜L不动,将烛焰$S'$向左移动适当距离,再将光屏P向左移动适当距离
B.保持透镜L和光屏P不动,只将烛焰$S'$向左移动适当距离
C.保持透镜L不动,将烛焰$S'$向左移动适当距离,再将光屏P向右移动适当距离
D.保持烛焰$S'$和光屏P不动,只将透镜L向右移动适当距离

答案： D

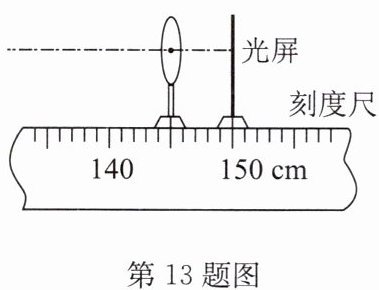

13. 如图所示,在“探究凸透镜成像的规律”时,小明将蜡烛沿主光轴由距透镜90cm移至120cm的过程中,发现烛焰在图示位置光屏上的像一直比较清晰.若他再将蜡烛移至距透镜7cm处,移动光屏,则光屏上得到的像一定是(A)



A.放大的像
B.等大的像
C.缩小的像
D.正立的像

答案： A

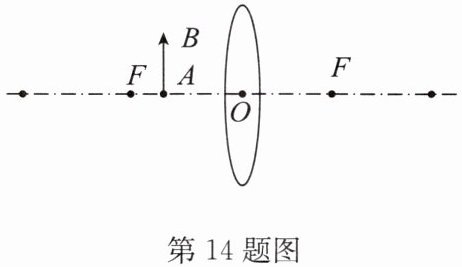

14. 请在图中画出物体AB的像$A'B'$的大概位置.注:要能正确反映像的大小、正倒和虚实,但不需要画光线图.

答案：
如答图所示
　　　　　

15. 在图中画出通过凸透镜的折射光线.

答案：
如答图所示
　　　　　　

16. 做“探究凸透镜成像规律”实验时,把蜡烛放在二倍焦距之外,移动光屏找到像.若将蜡烛向凸透镜移动$s_{1}$的距离(此时物距仍然大于二倍焦距),移动光屏重新找到像,光屏移动的距离为$s_{2}$.则下列说法正确的是(B)
A.光屏远离透镜移动,光屏上的像变小
B.光屏远离透镜移动,且$s_{2}＜s_{1}$
C.光屏靠近透镜移动,光屏上的像变大
D.光屏靠近透镜移动,且$s_{2}= s_{1}$

答案： B
