13. 学校新建成一个喷水池,在池底的中央安装一只射灯. 经过连续几天观察,小敏同学发现：池内无水时,射灯发出的一束光照在池壁上,在S点形成一个亮斑,如图所示；当池内水面升至a位置时,她在池旁看到亮斑的位置在P点；当水面升至b位置时,她看到亮斑的位置在Q点. 则 (B)
A.P点在S点的上方
B.Q点在S点的上方
C.P点和S点重合
D.Q点和S点重合

答案： B

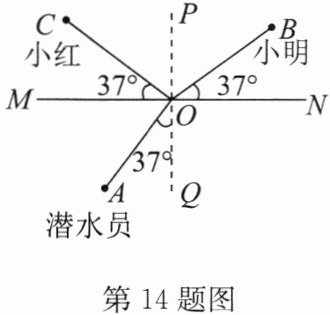

14. 如图所示,MN为水面,PQ为法线,水面下A处有潜水员,水面上方B、C处分别有小明和小红. 他们分别通过水面观察对方的像,以下说法正确的是 (C)

A.潜水员和小红看到的小明的像都是实像
B.潜水员看到小明的像是由于光的反射形成的
C.小红观察到小明像的光路中,OC是反射光线
D.潜水员和小明能互相看到对方的像,说明反射时光路是可逆的

答案： C

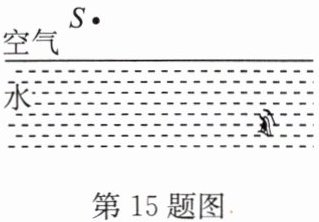

15. 潜水员在水下看到岸边的小鸟S在$S'$点,请作出潜水员在水下看到小鸟的光路图.

答案：
如答图所示
　　　　　　　　

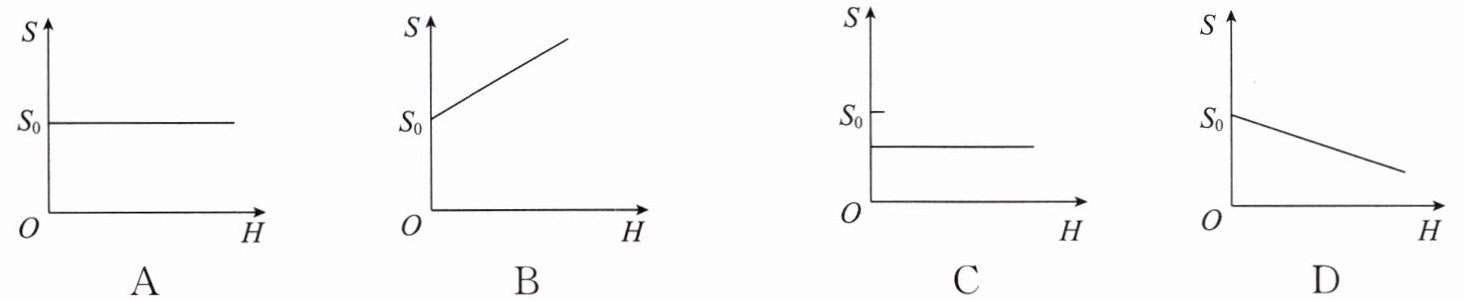

16. 如图所示,在烧杯正中心上方固定一手电筒光源,光线向下投射到空烧杯底部形成一个圆形光斑(图中虚线所示),此时圆形光斑的面积大小为$S_{0}$. 现在往烧杯中匀速注水,随着烧杯内液面高度H的增加,圆形光斑面积S变化情况描述正确的大致图像是 (D)

答案： D
