《2025年启东中学作业本八年级物理上册苏科版徐州专版》

9. 用如图所示装置研究小孔成像的特点,将点燃的蜡烛置于小孔前的适当位置,如果易拉罐底部小孔是三角形,则观察者在半透明塑料薄膜上看到的像是 (B)
A.三角形光斑
B.烛焰倒立的像
C.烛焰正立的像
D.圆形光斑

答案： B

10. 如图所示,室内一盏电灯通过木板隔墙上的两个小洞,透出两条细小光束.请根据这两条光束的方向确定室内电灯的位置.

答案：
如答图所示
　　　　　　　　　

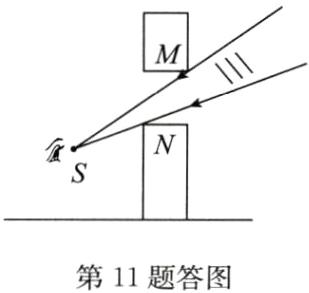

11. 画出人眼在点S处通过门板狭缝MN看到的室外范围.

答案：
如答图所示
　　　　　　　

12. 如图所示,小明想通过A、B两张纸片上的小孔看见烛焰,他应将烛焰、两个小孔和人的眼睛调到同一直线上;操作过程中他还发现B纸片上有一个烛焰的像,这个像是倒(选填“倒”或“正”)立的,其成因是光在均匀介质中沿直线传播.

答案： 同一直线　倒　直线传播

13. 圭表是中国古代重要的天文仪器,如图甲所示,圭表通过测量一年中每日正午时日影长度来推测二十四节气,日影是光的直线传播形成的.圭表的原理图如图乙所示,为了在圭尺上观察到清晰的日影,立表需要用不透明物体制作,立春正午日影比夏至长,说明立春正午太阳在位置B处.

答案： 直线传播　不透明　B

14. 下列关于光和光线的说法中,正确的是 (B)
A.光和光线都是存在的
B.光是存在的,而光线是不存在的
C.光线是存在的,而光是不存在的
D.光和光线都是不存在的

答案： B

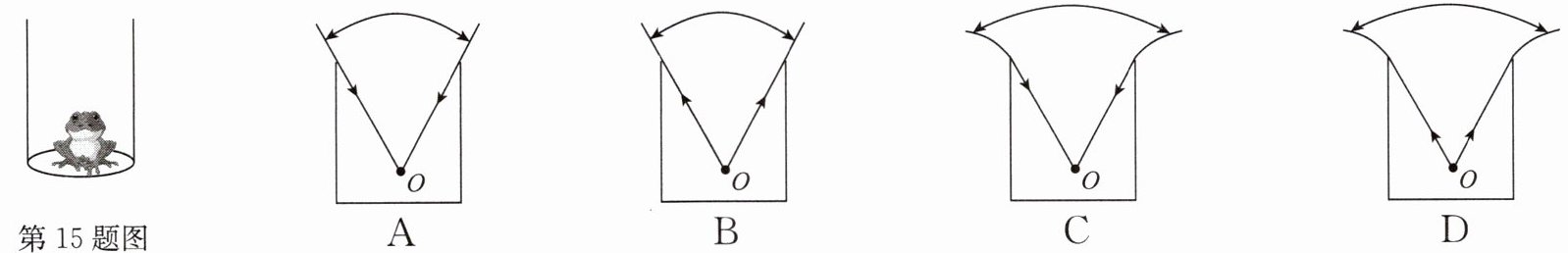

15. 如图,枯井中的青蛙位于井底O点“坐井观天”,下列图示中青蛙通过井口观察范围正确的光路图是 (A)

答案： A
