《2025年5年中考3年模拟九年级物理全一册苏科版》

8. 跨学科 工程实践 [2023江苏连云港中考,★★] 如图是测量货车质量的地磅示意图,货车的质量可以通过电流表的示数转换测出,R₀为定值电阻。下列说法正确的是(D)
A.地磅的量程与R₀大小无关
B.货车的质量变大时,电流表的示数变小
C.将电流表换成电压表也能测量货车的质量
D.仅增大R₀,称量同一货车质量时,电流表示数变小

答案： 由题知，货车的质量可以通过电流表的示数转换测出，所以地磅的量程与电流表示数的变化范围对应；图中滑动变阻器与$R_{0}$串联，由欧姆定律可得，电流表的示数$I=\frac{U}{R_{滑}+R_{0}}$，则总电压不变时，电流表示数的变化范围与$R_{0}$的大小有关，所以地磅的量程与$R_{0}$大小有关，故A错误；货车的质量变大时，滑动变阻器接入电路中的阻值变小，电路中的总电阻变小，根据欧姆定律可知，电流表的示数变大，故B错误；将电流表换成电压表，电路中的电流几乎为零，电压表的示数几乎不变，不能测量货车的质量，故C错误；仅增大$R_{0}$，测量同一货车质量时，滑动变阻器接入电路中的阻值不变，整个电路的总阻值变大，根据欧姆定律可知，电路中的总电流变小，故电流表示数变小，故D正确。

9. 新 新课标 科学态度与责任 [2025江苏南通海门期中,★★] 跨学科实践小组设计了如图甲所示的电路图来监测“智能种植园”内的温度变化,其中的“恒流源”是一个特殊电源,电流大小由电源内部结构决定,当电阻R变化时,通过R的电流大小保持不变。电阻R的阻值随温度的变化规律如图乙所示,通过数字电压表的示数可反映环境的温度。某次环境温度从15℃上升到25℃,电压表的示数变化了0.2V。下列说法正确的是(D)
A.每升高1℃,R的阻值增大0.5Ω
B.此时电路中通过R的电流为2mA
C.环境温度为20℃时,电压表的示数为2.3V
D.增大恒流源电流值可增大该装置的灵敏度

答案： 由图乙可知，电阻与温度成正比，温度上升$80^{\circ}C$，对应电阻增大80Ω，故每升高$1^{\circ}C$，R的阻值增大$80Ω÷80 = 1Ω$，故A错误。根据欧姆定律可知，在恒定电流状态下，U与R成正比，故电压变化量$\Delta U$与电阻变化量$\Delta R$成正比，两者的比值即恒定电流的值，即$I=\frac{\Delta U}{\Delta R}$。环境温度从$15^{\circ}C$上升到$25^{\circ}C$，电阻增加量为$1Ω×10 = 10Ω$，故恒定电流值为$I=\frac{\Delta U}{\Delta R}=\frac{0.2V}{10Ω}=0.02A = 20mA$，故B错误。环境温度变为$20^{\circ}C$时，电阻为120Ω，电流不变仍为0.02A，故其两端电压$U = IR=0.02A×120Ω=2.4V$，故C错误。根据$\Delta U = I\Delta R$可知，电流I越大，温度变化量相同时电压U变化量越大，装置越灵敏，故增大恒流源电流值可增大该装置的灵敏度，D正确。

10. 跨学科 社会发展 [2023江苏扬州中考,★★] 小锋设计如图所示的电路来判断梅雨季节教室里相对湿度的变化。选用的器材有：3V电源、湿度传感器(其电阻Rₛ的阻值随相对湿度的增大而减小)、定值电阻$R= 2×10^3Ω、$一只电压表(量程为0~3V)等。当相对湿度为40%时$,Rₛ= 1×10^3Ω,$电压表示数为2V,则电压表是并联在R的两端。当电压表示数变大时,教室里相对湿度在变大。

答案： R　变大

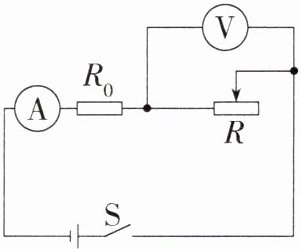

11.[★★] 如图所示电路,电源电压恒为6V,电流表量程为0~0.6A,电压表量程为0~3V,滑动变阻器R的规格为“20Ω 1A”,定值电阻R₀的规格为“10Ω 0.5A”。闭合开关后,当滑动变阻器滑片向右滑动时,电流表示数变小,电压表示数变大,为了保证电路安全,R接入电路的阻值变化范围为2~10Ω,电流表的示数变化范围为0.3~0.5A。

答案： 变小　变大　2~10Ω　0.3~0.5A
