1. 新课标「物理观念」「2025江苏南京启秀中学月考」根据欧姆定律公式$I= \frac{U}{R}$,可变形得到公式$R= \frac{U}{I}$,下列说法正确的是 (
A.导体电阻的大小跟导体两端的电压成正比
B.导体电阻的大小跟导体中的电流成反比
C.当导体两端的电压为零时,导体的电阻也为零
D.导体电阻的大小跟导体两端的电压和通过导体的电流无关
D
)A.导体电阻的大小跟导体两端的电压成正比
B.导体电阻的大小跟导体中的电流成反比
C.当导体两端的电压为零时,导体的电阻也为零
D.导体电阻的大小跟导体两端的电压和通过导体的电流无关
答案:
D 利用$R=\frac{U}{I}$可以计算导体的电阻,但电阻是导体本身的性质,与通过它的电流、它两端的电压无关,D 正确。
2. 「2025江苏南通开学考」在如图1所示的电路中,开关S闭合时,电压表V和$V_1$的示数分别如图2中甲、乙所示,则该电路中的电流为 (
A.1 A
B.0.4 A
C.0.2 A
D.0.6 A
D
)A.1 A
B.0.4 A
C.0.2 A
D.0.6 A
答案:
D 由图1可知,定值电阻和灯泡串联在电路中,电压表V测量电源电压U,电压表$V_1$测量灯泡两端的电压;根据串联电路的电压规律可知$U=U_1+U_2$,故电压表V使用大量程,示数为$U=6V$;电压表$V_1$使用小量程,示数为$U_1=2.4V$;定值电阻两端的电压为$U_2=U - U_1=6V - 2.4V=3.6V$;电路中的电流为$I=\frac{U_2}{R}=\frac{3.6V}{6\Omega}=0.6A$,故D正确。
3. 如果导体两端的电压是1 V,通过它的电流是0.1 A,那么这段导体的电阻就是10 Ω。对于这段导体来说,当加在它两端的电压是2 V时,它的电阻是
10
Ω;当它两端的电压是0 V时,它的电阻是10
Ω。
答案:
10 10
4. 「2025江苏苏州工业园区月考」小明对通过定值电阻$R_1$、$R_2$的电流I和加在定值电阻两端的电压U分别进行测量,根据测量数据绘制的图线如图所示,由图可知:$R_1$
>
$R_2$。
答案:
>
5. 新课标「科学思维」「2025江苏扬州月考」如图所示的电路中,电源电压不变,电阻$R_1$的阻值为10 Ω。闭合开关S,电流表$A_1$的示数为2 A,电流表$A_2$的示数为0.8 A。求:
(1)通过电阻$R_1$的电流;
(2)电源两端电压;
(3)电阻$R_2$的阻值。
]

(1)通过电阻$R_1$的电流;
(2)电源两端电压;
(3)电阻$R_2$的阻值。
]
答案:
(1)通过电阻$R_1$的电流$I_1=I - I_2=2A - 0.8A=1.2A$。
(2)电源两端电压$U=U_1=I_1R_1=1.2A×10Ω=12V$。
(3)电阻$R_2$的阻值$R_2=\frac{U}{I_2}=\frac{12V}{0.8A}=15Ω$。
(1)通过电阻$R_1$的电流$I_1=I - I_2=2A - 0.8A=1.2A$。
(2)电源两端电压$U=U_1=I_1R_1=1.2A×10Ω=12V$。
(3)电阻$R_2$的阻值$R_2=\frac{U}{I_2}=\frac{12V}{0.8A}=15Ω$。

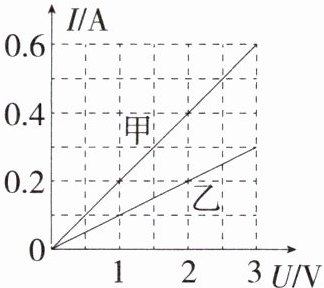

6. 「2025江苏苏州高新区月考」张华同学在探究“通过导体的电流与其两端电压的关系”时,根据记录的实验数据作出了如图所示的图像,根据图像,下列说法不正确的是 (

A.当在导体乙的两端加上1 V的电压时,通过导体乙的电流为0.1 A
B.将甲、乙两导体并联后接到电压为3 V的电源上时,干路中的电流为0.6 A
C.导体甲的电阻小于导体乙的电阻
D.通过导体甲的电流与其两端的电压成正比
B
)A.当在导体乙的两端加上1 V的电压时,通过导体乙的电流为0.1 A
B.将甲、乙两导体并联后接到电压为3 V的电源上时,干路中的电流为0.6 A
C.导体甲的电阻小于导体乙的电阻
D.通过导体甲的电流与其两端的电压成正比
答案:
B 由图像可知,当导体乙两端电压为1V时,通过导体乙的电流为0.1A,故A正确,不符合题意;将甲、乙两导体并联后接到电压为3V的电源上时,通过导体甲的电流为0.6A,通过导体乙的电流为0.3A,干路的电流为$I=0.3A + 0.6A=0.9A$,故B错误,符合题意;由图像可知,当导体两端的电压相等时,通过导体甲的电流大于通过导体乙的电流,由$R=\frac{U}{I}$可知,$R_甲<R_乙$,故C正确,不符合题意;由图像可知,通过导体甲的电流与其两端的电压成正比,故D正确,不符合题意。
7. 「2025江苏南京金陵中学月考」如图所示,电源电压恒定。闭合开关$S_1$、$S_2$,电压表示数为9 V,电流表示数为1.5 A;断开开关$S_2$,电压表示数为6 V。则$R_1$的阻值是
]

6
Ω,$R_2$的阻值是3
Ω。]
答案:
6 3
