《2025年5年中考3年模拟九年级物理全一册苏科版》

1. [2025 江苏泰州高港月考] 如图所示为钓鱼竿钓鱼的示意图,O 为支点,请画出$F_{1}$、$F_{2}的力臂L_{1}和L_{2}$。

答案：
解析 已知支点为O,过支点O向力$F_{1}$的作用线作垂线段,垂线段的长度即$L_{1}$,从支点O向力$F_{2}$的作用线作垂线段,垂线段的长度即$L_{2}$。

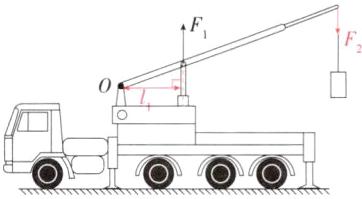

2. 跨学科 日常生活 [2024 四川宜宾中考] 如图是宜宾港一起重机正在吊起货物的情景,请在图中画出此时动力$F_{1}的力臂l_{1}和阻力F_{2}$的示意图。

答案：
解析 从支点O向动力$F_{1}$的作用线作垂线,垂线段的长度即动力臂$l_{1}$;过绳索与起重机长臂的接触点作竖直向下的力,即阻力$F_{2}$。

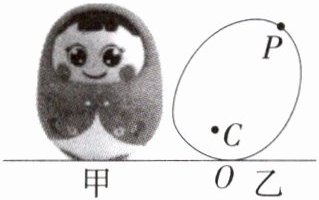

3. 新特色 中华优秀传统文化 “不倒翁”是一种古老的中国儿童玩具,最早记载出现于唐代。其特点是一经触动就会摇摆,并可在自身重力作用下恢复直立状态。图甲为一“不倒翁”静置于水平面的实物图,图乙为其受到拉力 F 后处于倾斜静止状态的简化示意图。如果 C 为“不倒翁”的重心,P 为拉力 F 作用点,请在图乙中画出此时“不倒翁”所受的重力 G、支持力 N、最小拉力 F 及其力臂 L。

答案：
解析 图中“不倒翁”受到的支持力从作用点竖直向上画,标出符号N;图中“不倒翁”受到的重力从重心竖直向下画,标出符号G。F从P点斜向下画,当F与OP的方向垂直时,动力臂最大,由杠杆的平衡条件可知此时动力F最小,OP连线的长度即最小拉力的力臂。

4. [2024 江苏常州期中] 图甲是一个压饺子皮“神器”,其上部手柄在使用时是一个杠杆,图乙是其简化的示意图,O 为支点,$F_{2}$是使用时 B 点受到的阻力。请在图乙中画出作用在 A 点的最小动力$F_{1}的示意图及阻力臂l_{2}$。(保留作图痕迹)

答案：
解析 根据杠杆的平衡条件知,要想动力最小,动力臂应最大;连接支点O与作用点A,以OA为动力臂时动力臂最大,过A点垂直于OA斜向下作出最小动力$F_{1}$的示意图;从点O向$F_{2}$的作用线作垂线段,垂线段的长度即阻力臂$l_{2}$。

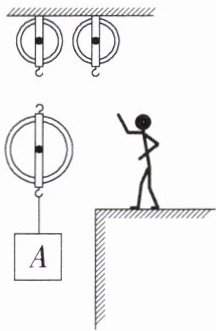

5. [2024 江苏扬州邗江期中] 请画出将物体拉起的最省力的绕线方式。

答案：
解析 其他条件一定时,承担物重的绳子股数越多,越省力;由图可知,人向下拉绳子,因此绳子自由端的拉力方向向下,右侧定滑轮只改变拉力的方向,而左侧滑轮为“一定一动”,则承担物重的绳子股数最多为3,故绳子的另一端应固定在动滑轮上面的挂钩上。

6. 跨学科 日常生活 [2024 江苏启东中学期中] 如图所示,请画出用该滑轮组最省力的绕线方法将汽车拖出泥潭。

答案：
解析 图中滑轮组由一个动滑轮和一个定滑轮组成,要想最省力,线应系在动滑轮右侧的挂钩上。

7. 跨体育 腿部力量训练 [2024 四川凉山中考] 某运动员利用如图所示的滑轮组进行腿部力量训练,请画出滑轮组的绕线方式。

答案：
解析 由图可知,拉力的方向水平向右,绳子可以先系在定滑轮的固定挂钩上,然后再绕过下面的动滑轮,再向上绕过定滑轮,如图所示。
