《2025年5年中考3年模拟九年级物理全一册苏科版》

1.[2025陕西西安工大附中期中]小明自己设计了如图所示的电路,对于该电路下列说法正确的是(B)

A.只闭合开关$S_1,$电路处于断路状态
B.只闭合开关$S_2、$$S_3,$灯泡$L_1$和$L_2$并联
C.同时闭合开关$S_1、$$S_2、$$S_3,$灯泡$L_1$和$L_2$串联
D.无论怎样闭合开关,灯泡$L_1$和$L_2$都不能组成串联或者并联电路

答案： B 只闭合开关S₁,两个灯泡串联接入电路;只闭合开关S₂、S₃,电流的路径有两条,两个灯泡并联接入电路;同时闭合开关S₁、S₂、S₃,电源的两端被导线相连,电源处于短路状态,故B符合题意。

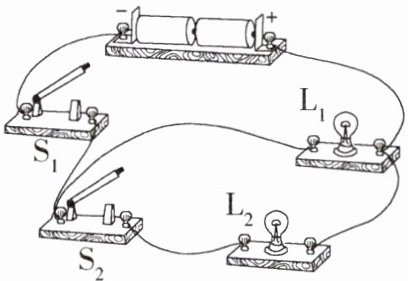

2.[2024江苏南京外国语学校期中]对于如图所示的电路,下列说法正确的是(C)

A.若$S_1$闭合$,S_2$断开,小灯泡$L_1$不亮、$L_2$亮
B.闭合$S_1、$$S_2$后,电路将发生短路
C.闭合$S_1、$$S_2$后,两小灯泡并联
D.闭合$S_1、$$S_2$后,若小灯泡$L_1$灯丝烧断,则$L_2$也不亮

答案： C 根据实物图可知,若S₁闭合,S₂断开,只有L₁连入电路,所以小灯泡L₁亮、L₂不亮,故A错误;闭合S₁、S₂后,两小灯泡并联,L₁在一条支路上,L₂和S₂在另外一条支路,S₁位于干路,没有发生短路的情况;并联电路各支路互不影响,即若小灯泡L₁灯丝烧断,L₂仍发光,故B、D错误,C正确。

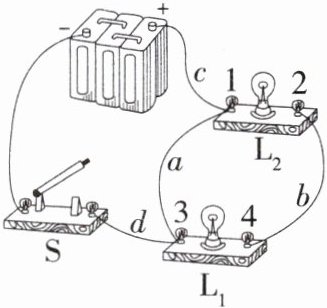

3.[2025江苏徐州期中]小明连接的电路如图所示,闭合开关后,不能控制灯泡的亮灭,此时电路发生了短路,要使两灯泡并联,需将导线d接“3”的一端改接到4上。

答案： 答案 不能 短路 4
解析 由图可知,闭合开关,电流由电源正极经导线c、a、d和开关S回到电源负极,没有经过用电器,电源被短路,两个灯泡不发光,不能控制灯泡的亮灭。要使电路中的两灯泡并联,电流应分别流过两个灯泡,将导线d接“3”的一端改接到“4”上,即灯泡L₁的右端。

4.跨学科 日常生活[2025江苏泰兴期中]随着人们生活水平的提高,家庭中的用电器越来越多。下列说法不正确的是(C)
A.三合一的数据线给三台手机同时充电时,三个插头之间是并联的
B.取下一串彩灯的任意一个灯泡后,整串彩灯都会熄灭,每个灯泡之间是串联的
C.餐厅里的三盏灯,用一个开关能同时控制它们的通断,三盏灯一定是串联的
D.写作业时照明用的台灯,有一个开关控制它的通断,灯和开关是串联的

答案： C 三合一的数据线给三台手机同时充电时,三个插头可以独立工作,互不影响,因此它们是并联的,故A正确;任意取下一个灯泡后整串彩灯都会熄灭,说明这些彩灯之间相互影响,是串联的,故B正确;若餐厅里的三盏灯是并联的,开关在干路上,则开关能同时控制它们的通断,故C错误;一个开关控制台灯的通断,灯和开关是串联的,故D正确。

5.跨学科 日常生活[2024江苏如皋期中]小明同学想探究走廊应急灯的两个小灯泡是串联还是并联(如图所示,电路接线情况不可见)。闭合开关,两个小灯泡同时发光;断开开关,它们同时熄灭。

(1)能否根据上述现象判断两个灯泡是串联的? 不能。理由是 一个开关控制两个灯泡，可以串联，也可以并联。
(2)请你不借助其他器材,设计一个简单的方法,判断它们是串联还是并联。
把其中一个灯泡从灯座中取下来，观察另一个灯泡，如果另一个灯泡熄灭，则两灯泡是串联的；如果另一个灯泡仍然发光，则两灯泡是并联的。
(3)当外部电路停电时应急灯开始工作,此时电池将 化学能转化为 电能。

答案： 答案
(1)不能 一个开关控制两个灯泡，可以串联，也可以并联
(2)见解析
(3)化学 电
解析
(1)一个开关可以控制两个灯泡,有两种接法,即串联或并联。若并联,开关一定处于干路上,所以根据题中的现象,不能判断两个灯泡的串、并联关系。
(2)把其中一个灯泡从灯座中取下来,观察另一个灯泡,如果另一个灯泡熄灭,则两灯泡是串联的;如果另一个灯泡仍然发光,则两灯泡是并联的。
(3)应急灯工作时,电池对外供电,将化学能转化为电能。
