《2025年5年中考3年模拟九年级物理全一册苏科版》

1.[2024江苏徐州鼓楼期中]如图所示,有a和b两段导体连在一起,a的横截面积是b的0.1倍。把导体接入电路中后,若通过a的电流为0.4 A,则通过b的电流为(A)
A.0.4 A
B.4 A
C.0.04 A
D.无法确定
]

答案： A　由图可知,a、b两段导体串联，因串联电路中各处电流相等，所以，通过a、b两段导体的电流相等，即通过b的电流等于通过a的电流，为0.4A。

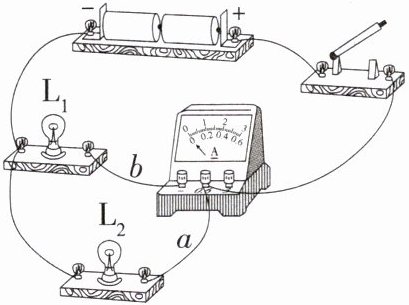

2.[2025江苏南京鼓楼期中]如图所示的电路中,闭合开关时,灯$L_1、$$L_2$正常发光,下列说法正确的是(C)

A.灯$L_1、$$L_2$串联
B.电流表测的是通过$L_2$的电流
C.若仅将导线b撤去,灯$L_2$仍发光
D.若仅将导线a撤去,则电流表示数为0
]

答案： C　闭合开关后，电路中有两条电流路径，两灯并联，电流表测量L₁所在支路的电流。若将导线b撤去，灯L₁不发光，灯L₂仍发光；若将导线a撤去，灯L₁发光，电流表与灯L₁串联，测通过L₁的电流，示数不为0，故C正确。

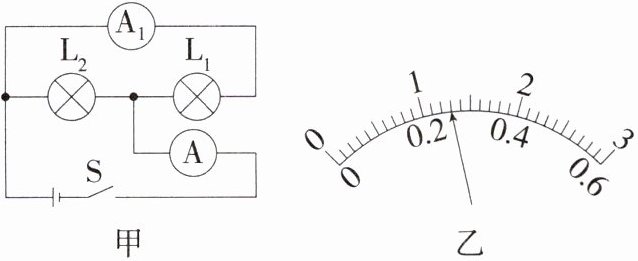

3.[2025江苏盐城经开区期中]如图甲所示的电路闭合开关后,两个电流表指针偏转均如图乙所示,则通过灯泡$L_1$和$L_2$的电流分别为(C)
A.1.3 A,0.26 A
B.1.04 A,0.26 A
C.0.26 A,1.04 A
D.0.23 A,1.06 A

答案： C　由图甲可知，闭合开关后，电路中有两条电流路径，两灯泡并联，电流表A测干路电流，A₁测L₁所在支路的电流。并联电路中，干路电流等于各支路电流之和，由图乙可知，两电流表指针位置相同，所以电流表A连入电路的量程为0~3A，干路电流I = 1.3A；电流表A₁连入电路的量程为0~0.6A，L₁所在支路的电流I₁ = 0.26A，则通过L₂的电流I₂ = I - I₁ = 1.3A - 0.26A = 1.04A，故选C。

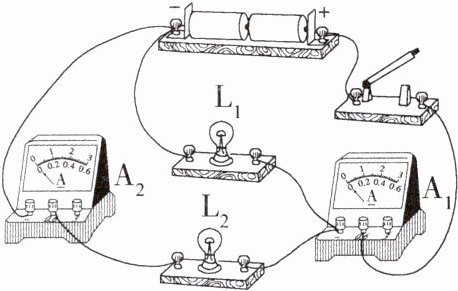

4.[2024江苏苏州外国语学校期中]如图所示的电路中,灯泡$L_1、$$L_2$的连接方式是并联。在闭合开关后,如果电流表$A_1$示数为0.5 A,电流表$A_2$示数为0.3 A,则通过开关的电流是0.5A,通过灯泡$L_1$的电流是0.2A。
]

答案： 答案 并联 0.5 0.2
解析　由图可知，闭合开关后，电路中的电流从电源正极出发，依次经开关、电流表A₁开始分支，一条经灯泡L₁回到电源的负极，另一条经灯泡L₂、电流表A₂回到电源的负极，故灯泡L₁、L₂并联，电流表A₁测干路电流，电流表A₂测灯泡L₂所在支路的电流。通过开关的电流是干路电流I = 0.5A，由并联电路中干路电流等于各支路电流之和可得，通过灯泡L₁的电流I₁ = I - I₂ = 0.5A - 0.3A = 0.2A。

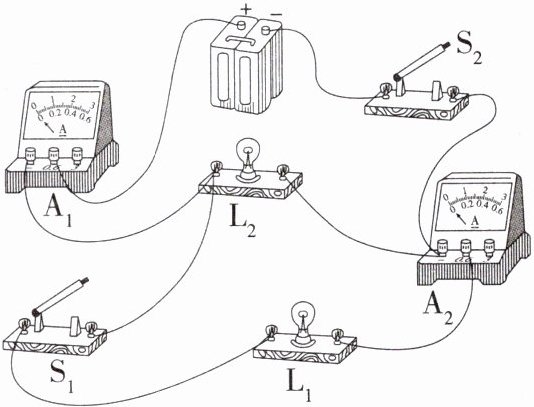

5.[2025江苏南京秦淮期中,★★]如图所示电路,闭合开关$S_1、$$S_2,$小灯泡$L_1$和$L_2$均正常发光,两电表均有示数,下列说法正确的是( C )

A.电流表$A_1$只测量通过$L_2$的电流

B.L_1$被短路时$,L_2$正常发光$
$C.L_2$断路时,两电表示数相等
D.仅断开$S_1,$电流表$A_2$示数不变

答案： C　由图可知，L₁、L₂并联，电流表A₁与开关S₂在干路上；开关S₁、L₁和电流表A₂在一条支路，L₂独自在一条支路。电流表A₁测量干路电流，故A错误；并联电路“一短全短”，如果L₁被短路，L₂也不能正常发光，故B错误；L₂断路时，L₁正常工作，电流表A₁与电流表A₂均测量通过L₁的电流，示数相等，故C正确；开关S₁、L₁和电流表A₂在一条支路，电流表A₂测量通过L₁的电流，如果仅断开S₁，电流表A₂示数变为零，故D错误。

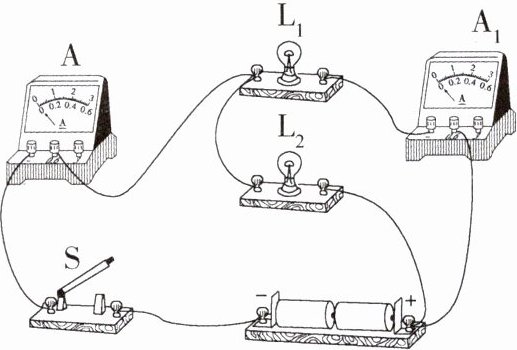

6.[2022天津中考,★★]如图所示的实验电路,闭合开关S后,电流表A的示数为0.5 A,电流表$A_1$的示数为0.3 A。则通过小灯泡$L_1、$$L_2$的电流分别是(A)

A.0.3 A 0.2 A
B.0.2 A 0.3 A
C.0.5 A 0.3 A
D.0.5 A 0.2 A

答案： A　由题图知，两小灯泡并联，电流表A测干路电流，电流表A₁测通过小灯泡L₁的电流，则通过小灯泡L₁的电流是0.3A，因为并联电路中干路电流等于各支路电流之和，所以通过小灯泡L₂的电流为0.5A - 0.3A = 0.2A。
