《2025年5年中考3年模拟九年级物理全一册苏科版》

1. 如图甲所示的滑动变阻器接在图乙电路的a、b两点间,组成一个调光电路。滑片P向右移动过程中,灯的亮度变暗,应将接线柱(B)
A.A 和 B 接入电路
B.A 和 D 接入电路
C.B 和 C 接入电路
D.B 和 D 接入电路

答案： B　当滑片向右移动时,灯变暗，说明电路中的电流变小，电阻变大,滑动变阻器接入电路中的电阻丝变长，因此应将下面的A接线柱与上面的C或D接线柱接入电路，故选B

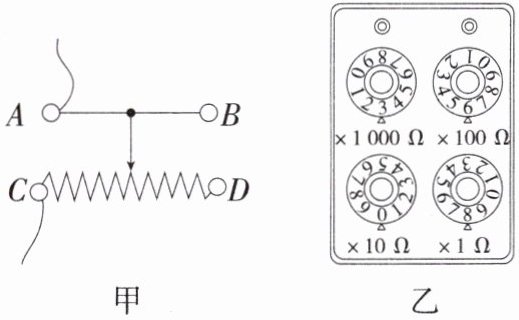

2. 新课标「2025 江苏苏州振华中学月考」滑动变阻器是通过改变接入电路中电阻丝的长度来改变电阻的。如图甲所示,当滑片向 C 接线柱端移动时,滑动变阻器接入电路的电阻将变小(选填“变大”“变小”或“不变”)。电阻箱是一种能够直接读出电阻值的变阻器,图乙中电阻箱的读数是3608Ω,它接入电路的最大阻值是9999Ω。

答案： 长度　变小　3608　9999

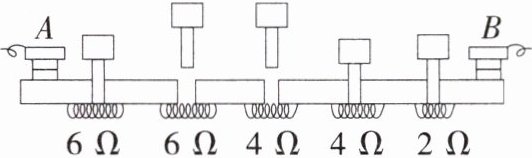

3. 如图所示的是插入式电阻箱的结构示意图,此时A、B 两个接线柱之间的电阻大小是10Ω,最大可以调到22Ω。

答案： 10　22

4. 小明收集了很多材料和长度都相同但粗细不同的铅笔芯。如图是他用身边的器材自制的简易调光灯电路。闭合开关,当夹子 A 从最左端移动到最右端的过程中,灯泡的亮度将变亮,他发现灯泡亮度变化不是太明显,他应该调换更细(选填“粗”或“细”)的铅笔芯来做实验,这是因为材料和长度都相同时，铅笔芯越细，电阻越大。

答案： 亮　细　材料和长度都相同时，铅笔芯越细，电阻越大

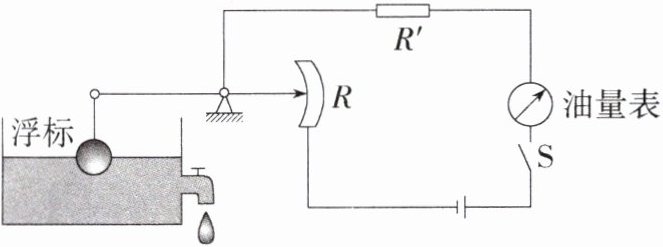

5. 新教材习题变式 如图所示是一种自动测定油箱内油面高度的装置。R 是滑动变阻器,它的金属滑片连在杠杆的一端,且由定位挡板限制只能在R 上滑动。从油量表(由电流表改装而成)指针所指的刻度就可以知道油箱内油面的高度h。已知电流增大时,油量表指针向右偏转,则(B)

A.油面下降时,油量表指针向右偏转
B.油箱内的油越多,电路中的电流越大
C.油量表的刻度值从左往右是逐渐减小的
D.油量表的零刻度线一定与原电流表零刻度线重合

答案： B　油面下降，浮标下降，滑片上移，滑动变阻器R连入电路的电阻变大，电路中的电流变小，则油量表指针向左偏转，故A错误；油箱内的油越多，滑动变阻器R连入电路的电阻越小，电路中的电流越大，故B正确；已知电流增大时，油量表指针向右偏转，而油面越高，电流越大，所以油量表的刻度值从左往右逐渐增大，故C错误；当油箱内一点油也没有时，油量表的示数为0，但是电路中还有电流，故此时原电流表的示数不为0，故D错误。

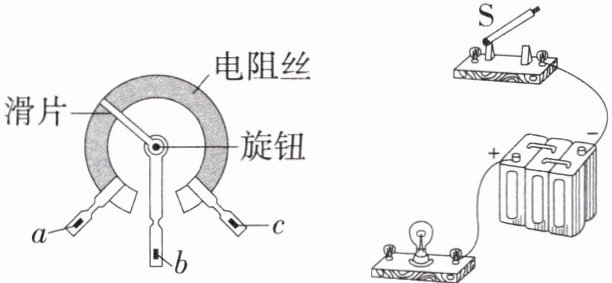

6. 跨学科「2025 江苏南通启秀中学月考」如图所示是某日常生活同学设计的模拟可调光台灯电路,其中电位器有a、b、c三个接线柱,请连接电路,使滑片顺时针旋转时灯泡变亮。

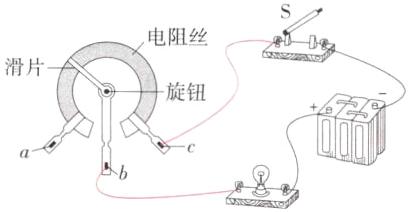

答案：
解析　滑片顺时针旋转时，灯泡变亮，原因是电路中的电流变大，电路中的总电阻变小，电位器连入电路的电阻丝变短，故连入电路中的接线柱是c和b。
