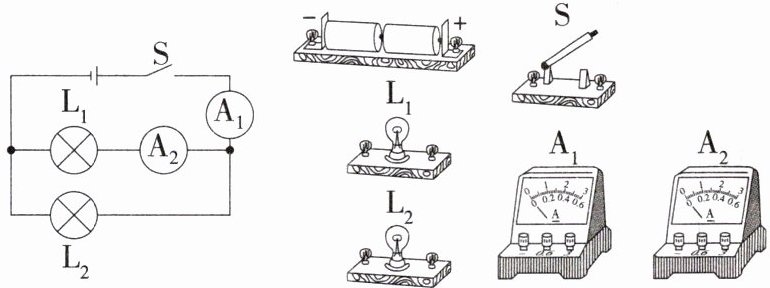

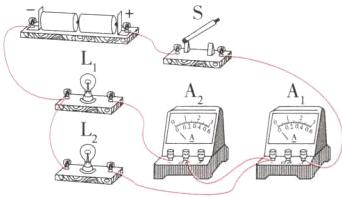

1.[2025江苏苏州姑苏振华中学期中]按照电路图连接实物图,电流表$A_1、$$A_2$的示数分别为1.2 A和0.4 A。
]

答案：
解析 由电路图可知,闭合开关S后,两灯并联,电流表A₂测灯L₁所在支路的电流,示数为0.4 A,故选用小量程与L₁串联;电流表A₁在干路,测干路电流,示数为1.2 A,选用大量程接在干路上;开关S控制整个电路,也在干路上。

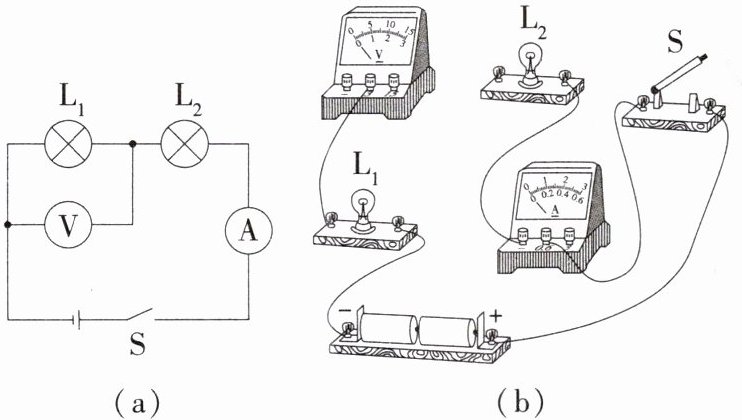

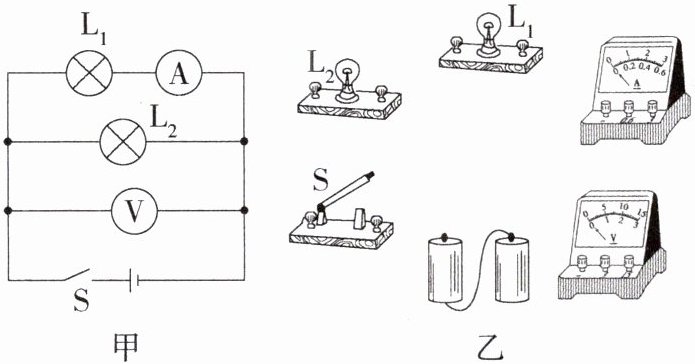

2.[2025江苏苏州工业园区期中]根据图(a)所示的电路图,把图(b)实物图补充完整。
]

答案：
解析 由图(a)可知,L₁、L₂串联,电压表测L₁两端的电压,按照电路图先将L₁、L₂串联,最后在L₁两端并联电压表即可。

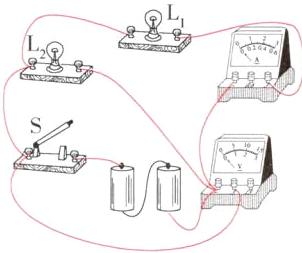

3.[2023江苏无锡新吴期中]根据电路图连接实物图。
]

答案：
解析 由电路图知,两灯并联,开关S在干路上,电压表测电源电压,电流表测通过L₁的电流;电源由两节干电池组成,电源电压为3 V,所以电压表选用小量程;由于不知道电路中电流的大小,因此电流表选用大量程。

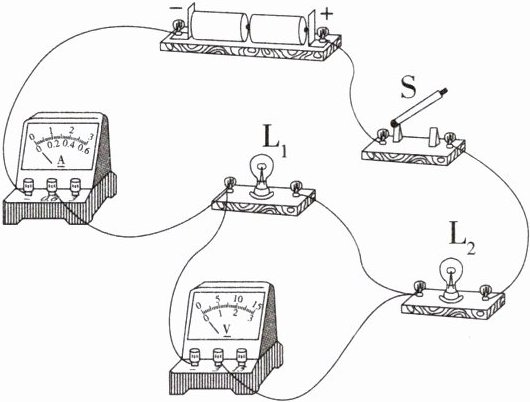

4.[2025江苏盐城期中]请根据图示的实物电路,画出对应的电路图。
]

答案：
解析 由实物图知,开关、L₂、L₁、电流表串联,电压表并联在L₁两端。

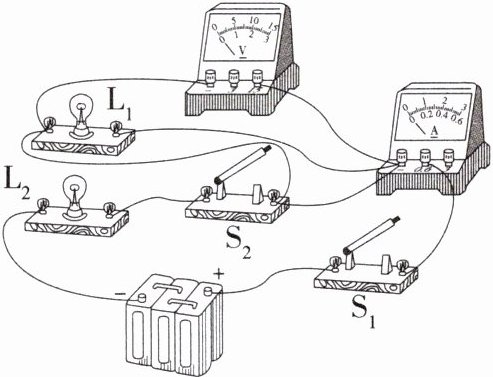

5.[2023江苏无锡惠山期中]根据实物图画出电路图。
]

答案：
解析 由实物图知,两灯并联,开关S₁在干路上,S₂在L₂所在支路上,电流表串联在L₁所在支路上。

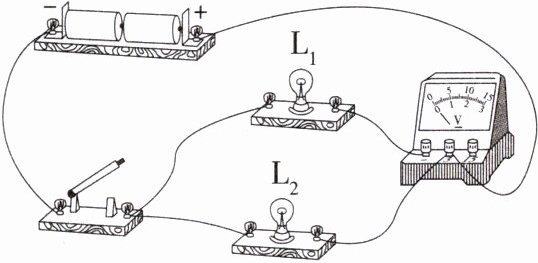

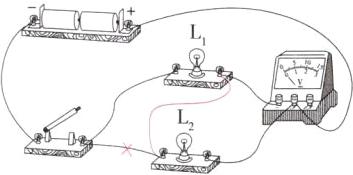

6.某位同学要用电压表测量串联电路中灯$L_2$两端的电压,连接电路如图所示,图中有一根导线连接错了,请你在连错的导线上打"×",并用笔画线代替导线,将电路连接正确。
]

答案：
解析 用电压表测量串联电路中灯L₂两端的电压,两灯要串联,同时电压表要与L₂并联。

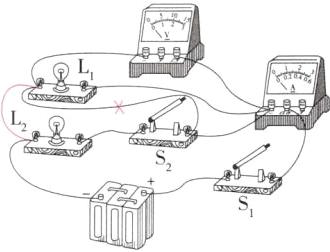

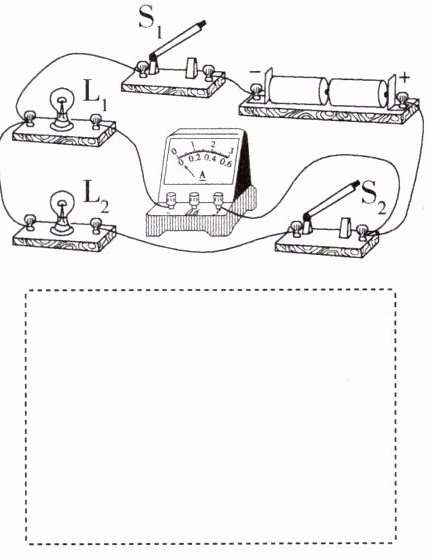

7.[2025江苏南京建邺月考]小艾同学在探究并联电路的电压关系时,连接的实验电路如图所示,请你改动图中一根导线的连接位置,使两灯泡并联,开关$S_1$控制所有用电器,开关$S_2$控制灯泡$L_2,$电流表A测干路电流。(在需要改动的导线上画"×",并画出改动后的连线)
]

答案：
解析 根据题意可知,两灯泡并联,开关S₁控制所有用电器,则开关S₁在干路中;开关S₂控制灯泡L₂,则开关S₂与灯泡L₂在同一支路上;电流表A测干路电流,则电流表在干路上。
