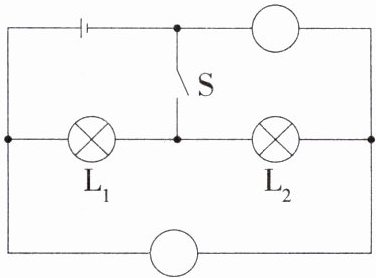

13. 将电压表和电流表的符号分别填入如图所示的电路中的圆圈内。要求：开关S断开时,小灯泡$L_1$和$L_2$都能发光；开关S闭合时$L_1$发光$,L_2$不发光。

答案：
解析 开关S断开时，小灯泡L₁和L₂都能发光，说明靠近电源负极的电表为电流表，下方的电表为电压表；当开关S闭合时L₁发光，L₂被短路，不发光。

14. 近年来城市中新增了不少新能源公交车,但有时乘客在站点下车时,司机听不到声音,有的同学想设计一个电路,在公交车前后门各装一个按钮(相当于一个开关),想要下车的乘客按下任何一个按钮,装在驾驶台的指示灯都会发光,提醒司机有人下车,请你用电路元件设计符合要求的电路。

答案：
解析 按下任何一个按钮，指示灯都会发光，说明这两个开关互不影响，为并联，然后与电源、指示灯串联组成电路。

15. 在“探究并联电路中干路电流与各支路电流的关系”的实验中：

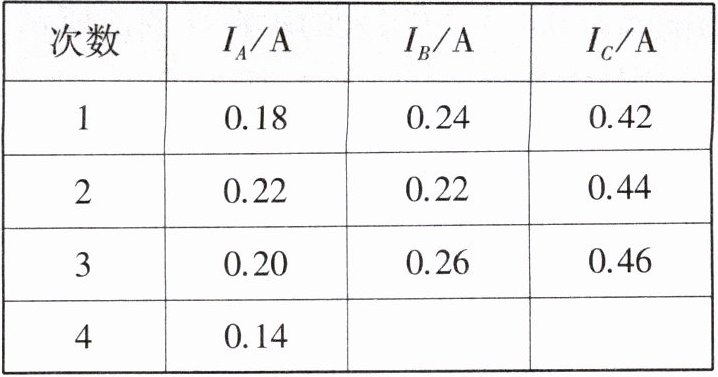

表：
|次数|Iₐ/A|Iᵦ/A|Ic/A|
|1|0.18|0.24|0.42|
|2|0.22|0.22|0.44|
|3|0.20|0.26|0.46|
|4|0.14| | |

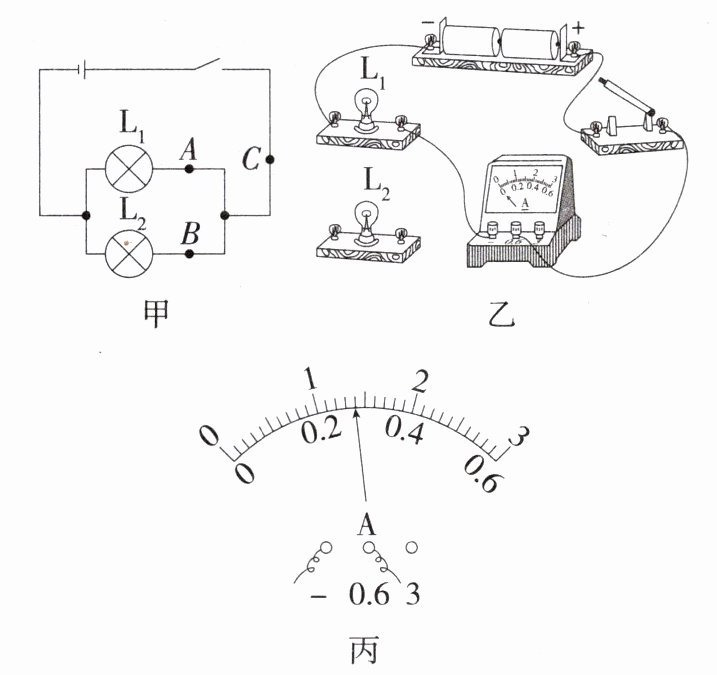

(1)请根据图甲中的电路图,用笔画线代替导线将图乙中的电路连接完整,使电流表测量通过灯泡$L_1$的电流。连接电路时应______开关。
(2)用电流表分别测量A、B、C三点的电流,更换灯泡多次测量,将实验数据记录在表格中,其中第4次实验中B点的电流如图丙所示,则Iᵦ= ______A；分析数据可知：并联电路中电流的特点是______。
(3)在第2次实验中测得A、B两点的电流相等,原因可能是______。

答案：
（1）如图所示 断开 （2）0.28 干路电流等于各支路电流之和 （3）所用灯泡规格相同

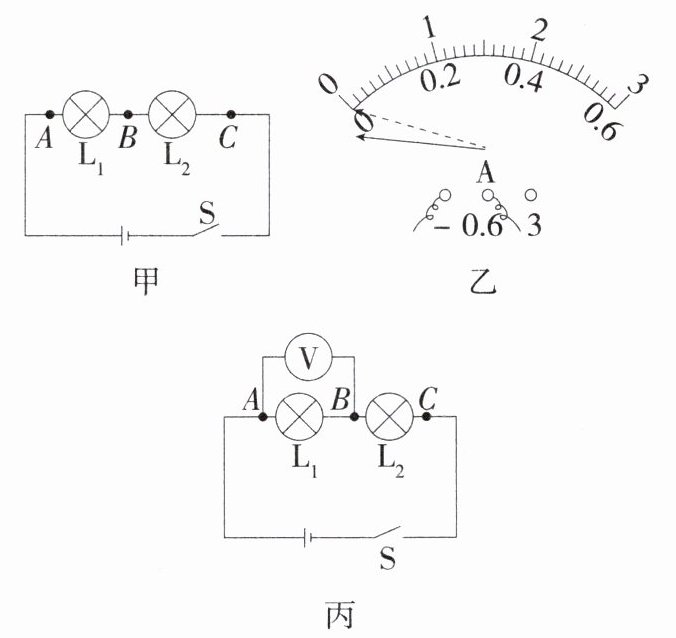

16. 小明要进行“探究串联电路电流和电压特点”的实验,实验电路图如图甲所示。实验器材：两节干电池、多个小灯泡、一个电压表和一个电流表、一个开关和若干导线。

实验一：探究串联电路电流的特点。
(1)连接电路时,开关应处于______断开状态,闭合开关前,小明发现电流表指针均指在零刻度处。当闭合开关试触时,发现电流表指针摆动如图乙所示,可能原因是______电流表正、负接线柱接反。
(2)表格中是小明在实验中测得的三个不同位置的电流值,有一个位置的电流测量明显有误,造成这一错误的原因是______电流表选用小量程，却按大量程读数；更正错误后,我们可以得出：在串联电路中,电流______处处相等。

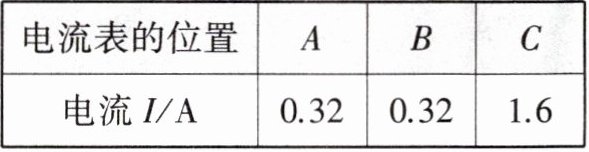

|电流表的位置|A|B|C|
|电流I/A|0.32|0.32|1.6|

(3)为了进一步验证该结论的正确性,他下一步的操作最合理的是______D。
A. 将电源两极对调,多次测量A、B、C三点的电流
B. 改变开关S的位置,再次测量A、B、C三点的电流
C. 将图中两个灯泡位置对调,再次测量A、B、C三点的电流
D. 换用不同规格的灯泡,多次测量A、B、C三点的电流
实验二：探究串联电路电压的特点。
(4)小明按如下步骤进行了操作：
①按如图丙所示连接电路；
②闭合开关S,用电压表测出$L_1$两端的电压；
③在测量$L_2$两端的电压时,为节省时间,采用以下方法：电压表所接的B点不动,只断开A点,将电压表与A点连接的一端改接到C点上；
④测出AC间的电压。
你认为用步骤③的方法能否测出$L_2$两端的电压？请说明理由。
______不能，因为电压表正、负接线柱接反了。

答案： （1）断开 电流表正、负接线柱接反 （2）电流表选用小量程，却按大量程读数 处处相等 （3）D （4）见解析
