1. 在“测定小灯泡功率”的实验中:
(1) 实验前,应观察并记录下待测小灯泡的额定电压或额定电流.
(2) 选用的电源电压应大于(选填“大于”“等于”或“小于”)小灯泡的额定电压.
(3) 连接实验电路时,滑动变阻器必须与小灯泡串联连接,电流表与待测小灯泡串联连接,电压表与待测小灯泡并联连接.(均选填“串联”或“并联”)
(4) 闭合开关前,应使滑动变阻器的滑片处在电阻最大的位置处,这样做的目的是为了使闭合开关时,电路中的电流最小,从而保护电路.(均选填“最大”或“最小”)

答案： 1.
(1)额定电压,额定电流.
(2)大于.
(3)串联,串联,并联.
(4)最大,最小.

2. 小明做“测定小灯泡电功率”实验,电源电压为6V保持不变,待测小灯泡上标有“3.5V”字样,滑动变阻器上所标的字样模糊不清,可能是“20Ω”或“50Ω”.

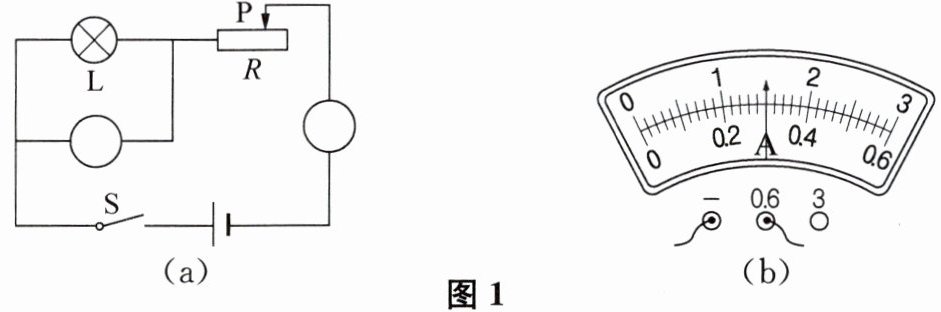

(1) 在图1(a)所示电路的〇里填上适当的电表符号,使其成为正确的电路.闭合开关S前,应将滑动变阻器的滑片P移至右(选填“左”或“右”)端.
(2) 闭合开关S后,小明缓慢移动滑动变阻器的滑片P,当移至中点附近某位置时,小灯泡正常发光,此时电流表的示数如图1(b)所示.
(a)小明判断小灯泡正常发光的依据是电压表的示数为3.5 V.
(b)待测小灯泡的额定电流为0.3A,额定功率为1.05W.
(c)请通过计算分析判断实验所用滑动变阻器的最大阻值.
20 Ω.

答案： 2.
(1)![img alt=2
(1)]右.
(2)(a)电压表的示数为3.5 V.(b)0.3,1.05.(c)20 Ω.
