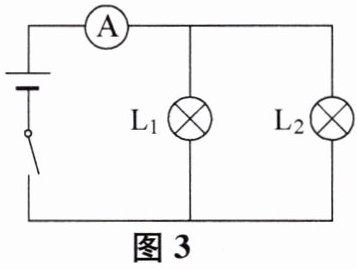

5. 如图3所示的电路中,当开关闭合时,灯$ L_1 $、$ L_2 $都发光. 一段时间后,两灯中有一灯突然熄灭. 以下分析中正确的是 (B)

A.两灯中有一灯短路,电流表示数增大
B.两灯中有一灯断路,电流表示数减小
C.两灯中有一灯短路,电流表示数不变
D.两灯中有一灯断路,电流表示数不变

答案： B

6. 用电源、一个小灯、两个开关及若干导线组成电路,要求闭合其中任何一个开关,都能使小灯发光,请在虚线框中画出满足上述要求的电路.

答案：

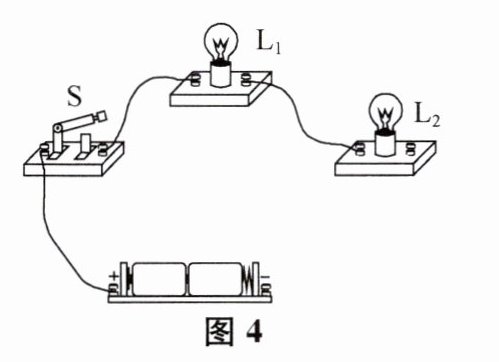

7. 如图4所示电路中,有两根导线尚未连接,请你用笔画线代替导线补上. 补上后要求:L1​和L2​并联,S控制整个电路.

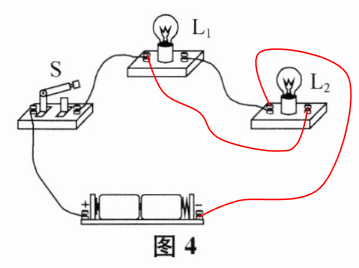

答案：

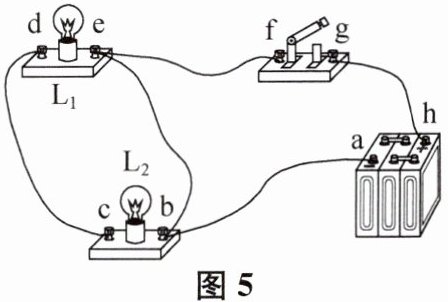

1. 如图5所示电路中,所有元件均完好. 当开关闭合时:
(1) 灯$ L_1 $不发光,灯$ L_2 $不发光(均选填“发光”或“不发光”).
(2) 如何修改可以使其成为正确的电路(要求只改变一根导线的连接):
(a)成为串联电路:去掉导线 be.
(b)成为并联电路:去掉导线 ab,同时连接ac(或去掉导线 ef 同时连接 df).

答案：
(1)不发光,不发光.
(2)(a)去掉导线 be.(b)去掉导线 ab,同时连接ac(或去掉导线 ef 同时连接 df).

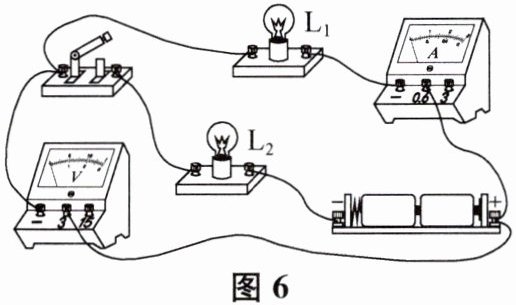

2. 小文同学连接了如图6所示的电路,当开关闭合时,灯$ L_1 $发光,灯$ L_2 $不发光,电流表和电压表的指针均有明显偏转,则故障原因是 (D)

A.$ L_1 $断路
B.$ L_1 $短路
C.$ L_2 $断路
D.$ L_2 $短路

答案： D
