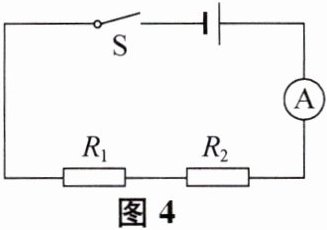

8. 如图4所示的电路中,电源电压保持不变,电阻$R_{1}$、$R_{2}的阻值均为R_{0}$.开关$S$闭合,电流表$A的示数为I_{0}$.若用另外一个电阻$R_{3}替换R_{1}$、$R_{2}$中的某一个,替换后,电流表$A的示数为0.5I_{0}$.电阻$R_{3}$的阻值为
(B)

A.$4R_{0}$
B.$3R_{0}$
C.$2R_{0}$
D.$0.5R_{0}$

答案： B

9. 如图5(a)所示为某型呼气式酒精测试仪,其工作电路如图5(b)所示,电源电压恒为$4.5V$,定值电阻$R_{0}的阻值为15\Omega$,$R_{传感}$是酒精气体传感器,它相当于一个电阻,但它的阻值会随酒精气体浓度$\rho$的变化而变化,如图5(c)所示.若酒驾标准为$\rho\geqslant0.2mg/ml$,某次检测时电流表的示数为$0.1A$.

(1) 求本次检测时$R_{传感}$的阻值.
(2) 被检测者的酒精气体的浓度为多少?是否达到酒驾标准?

答案：
(1)30 Ω.
(2)约 0.1 mg/ml,因小于 0.2 mg/ml,没有达到酒驾标准.

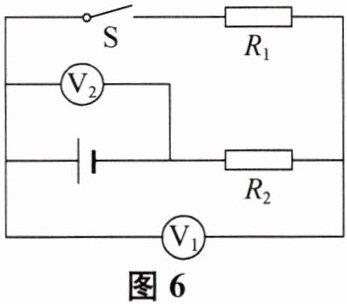

1. 如图6所示电路中,电源电压保持不变,两个电压表均为实验室常用的学生电表.当闭合开关$S$后,发现两个电压表的指针偏离“0”刻度线的角度完全相同,则$R_{1}:R_{2}$等于

(A)
A.$1:4$
B.$4:1$
C.$1:5$
D.$5:1$

答案： A
