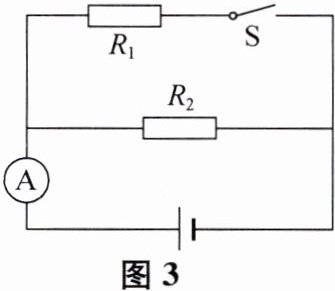

7. 如图3所示,$R_{1} = 6\Omega$,S断开时,A的示数为$0.4A$;S闭合时,A的示数为$1A$.求:
(1) 电源电压.

(2) 电阻$R_{2}$阻值.
(3) S闭合时电路的总电阻R.

答案：
(1)3.6 V.
(2)9 Ω.
(3)3.6 Ω.

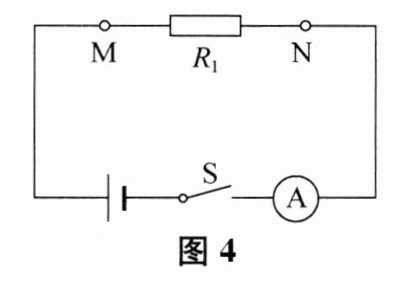

8. 在图4所示电路中,电源电压$12V$保持不变,电阻$R_{1} = 30\Omega$,闭合开关后:


(1) 求电流表的示数.

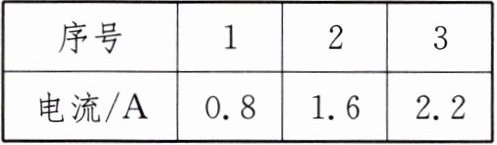

(2) 现将标有"$20\Omega$ $2A$"的滑动变阻器$R_{2}与R_{1}$以某种方式接入电路M、N间,移动变阻器的滑片,表中记录了滑片在三处位置时电流表的示数.
(a)请判断$R_{2}与R_{1}$的连接方式,并简述理由.
(b)表中三个电流数据中,其中有一个记录错误,请通过计算找出该数据.

答案：
(1)0.4 A.
(2)(a)并联,因为接入后电流表的示数大于 0.4 A.(b)0.8 A错误.

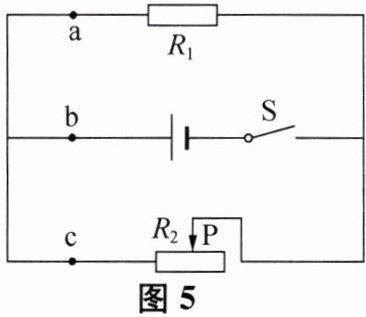

1. 在图5所示电路中,电源电压保持不变.闭合开关S后,当滑动变阻器滑片P自中点向右移动时,若在电路a、b或c点处接入一个电流表$A_{1}$,并使其示数保持不变,则电流表$A_{1}$应接在a点.若将电流表$A_{1}$接入b点,再将电流表$A_{2}$接入c点,则闭合开关、滑片P向右移动时,电流表$A_{1}和A_{2}$示数的比值变大(选填"变小""不变"或"变大").

答案： a.变大.
