《2025年中学生世界九年级物理第一学期沪教版54制》

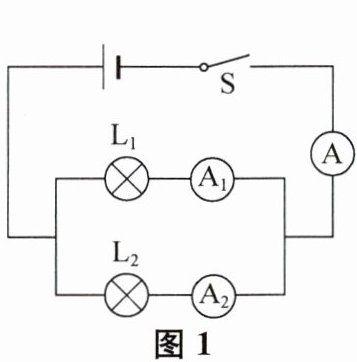

1. 如图1所示,灯泡$L_{1}$、$L_{2}$并联,将电流表A、$A_{1}和A_{2}分别接入干路和L_{1}$、$L_{2}$支路中.闭合开关后,发现电流表$A_{1}$、$A_{2}$的示数之和等于A的示数,这初步表明:在并联电路中,干路中的总电流等于各支路电流之和,用公式可表示为$I=I_{1}+I_{2}$.

答案： 干路中的总电流等于各支路电流之和,$I=I_{1}+I_{2}$.

2. 如图2所示电路,两个灯泡并联,将电压表$V_{1}$、$V_{2}$分别并联在各支路两端,再将电压表V并联在整个并联电路的两端.闭合开关后,电压表$V_{1}$、$V_{2}$和V的示数都相等,这初步表明:在并联电路中,各支路两端的电压和电源电压都相等,用公式可表示为$U=U_{1}=U_{2}$.

答案： 各支路两端的电压和电源电压都相等,$U=U_{1}=U_{2}$.

3. 串、并联电路中电流、电压的特点都是通过实验的方法得到的.将两个用电器按某种方式连接到电源上,分别测量通过的电流或两端的电压,若测得的电流不相等,则两个用电器一定是并联的;若测得电压不相等,则两个用电器一定是串联的.

答案： 实验.并联,串联.

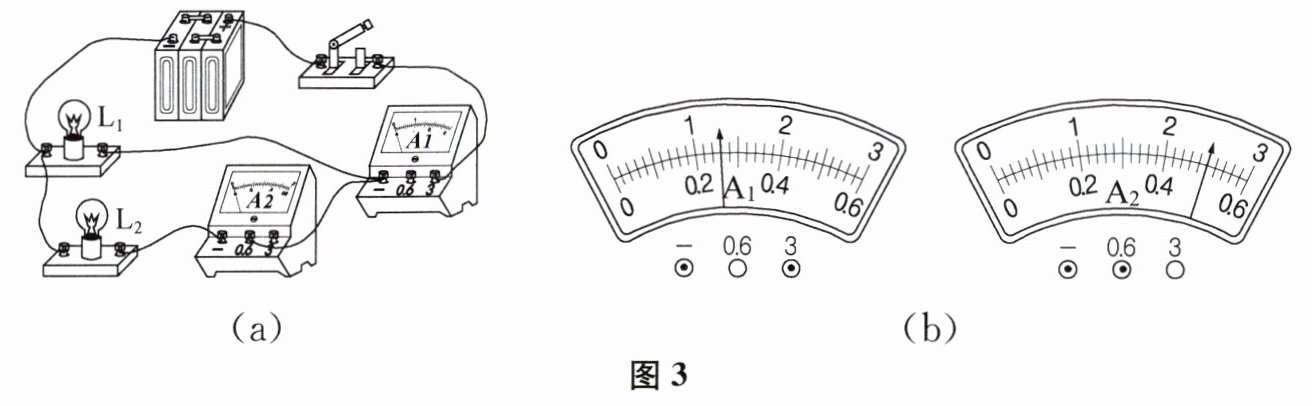

4. 如图3(a)所示的电路,当开关闭合时,电流表$A_{1}$测量干路的电流,$A_{2}$测量$L_{2}$的电流(以上均选填“$L_{1}$”“$L_{2}$”或“干路”).若$A_{1}$、$A_{2}$指针的位置如图3(b)所示,则$L_{1}$的电流为0.8A,$L_{2}$的电流为0.5A,干路中的总电流为1.3A.

答案： 干路,$L_{2}$.0.8,0.5,1.3.
