7. 某同学做“测定小灯泡的额定功率”实验,已知待测小灯泡上标有“2.5 V”字样.
(1) 实验器材除电源、电流表、电压表、开关、待测小灯泡和若干导线外,还需要滑动变阻器.

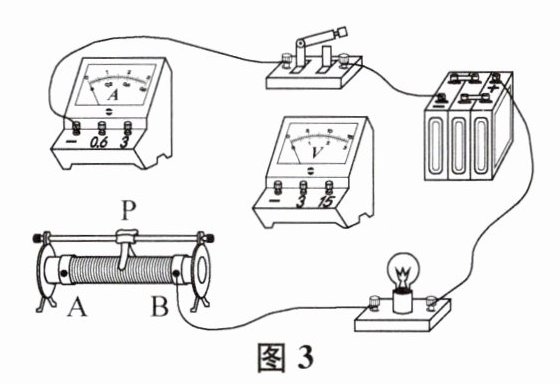

(2) 请用笔线代替导线将图 3 所示的电路连接完整,并在虚线框中画出对应的电路图.

图略
(3) 在连接电路时开关应处于断开状态. 当连好电路、闭合开关开始实验之前,应先将滑动变阻器的滑片 $ P $ 移到A(选填“A”或“B”)端.
(4) 闭合开关后,发现灯发光很暗,为了使小灯正常发光,他应将滑动变阻器的滑片 $ P $ 向右(选填“左”或“右”)移动,并在移动时注意观察电压表的示数变化.
(5) 当观察到电压表的示数为2.5 V 时,表示小灯正常发光,此时他应停止移动滑片,并同时观察并记录电流表的示数.

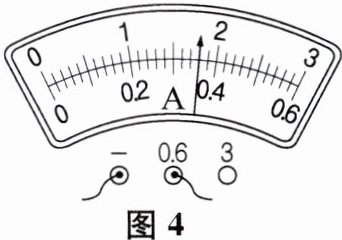

(6) 当小灯正常发光时,若电流表 $ A $ 的示数如图 4 所示,则待测小灯泡的额定电流为0.36 A,额定功率为0.9 W.

答案：
(1)滑动变阻器.
(2)图略.
(3)断开,A.
(4)右,电压.
(5)2.5,电流.
(6)0.36,0.9.

1. 甲、乙两位同学分别做“测定小灯泡功率”实验,他们连接好电路(所有元件均完好),闭合开关后,发现电压表、电流表均有示数,但灯泡发光很暗. 于是他们分别移动滑动变阻器的滑片. 在移动时,甲同学发现电压表、电流表的示数均不变,小灯亮度也不变. 乙同学发现电流表示数变大,小灯变亮,但电压表示数减小. 请分析造成上述现象的各自原因:
甲同学的原因滑动变阻器同时连接了电阻丝的两个接线柱.
乙同学的原因电压表并联在滑动变阻器的两端.

答案： 滑动变阻器同时连接了电阻丝的两个接线柱.电压表并联在滑动变阻器的两端.

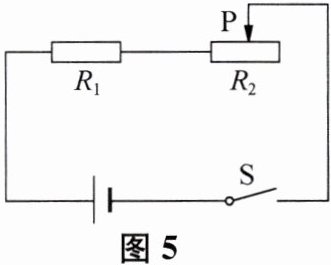

2. 在图 5 所示的电路中,电源电压 12 V 保持不变,定值电阻 $ R_1 $ 的阻值为 10 Ω,滑动变阻器 $ R_2 $ 的最大阻值为 20 Ω. 闭合开关 $ S $ 后,当滑片 $ P $ 自中点位置向左移动时,$ R_2 $ 消耗的电功率变小. 当滑片 $ P $ 自中点位置向右移动时,$ R_2 $ 消耗的电功率变小.(均选填“减小”“不变”或“增大”)

答案： 变小.变小.
