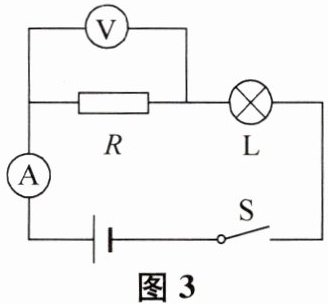

5. 图3所示电路中,电源电压不变.闭合开关S,电路正常工作.过了一会儿,两个电表的示数均变小.若故障只发生在电阻R或灯L上,则下列判断中正确的是 (A)

A.灯L一定断路
B.电阻R可能断路
C.电阻R可能短路

D.灯L可能会变亮

答案： A

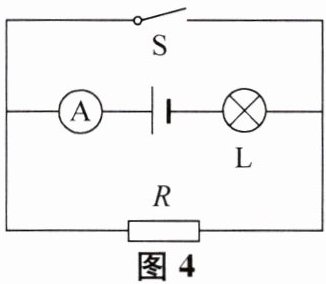

6. 在图4所示电路,电源电压保持不变.已知电阻R或灯L中某一个出现了故障,开关S闭合前、后,电流表指针所指的位置不变.下列判断中正确的是 (C)
A.若灯L不发光,一定电阻R短路
B.若灯L不发光,一定电阻R断路
C.若灯L发光,一定电阻R短路
D.若灯L发光,一定电阻R断路

答案： C

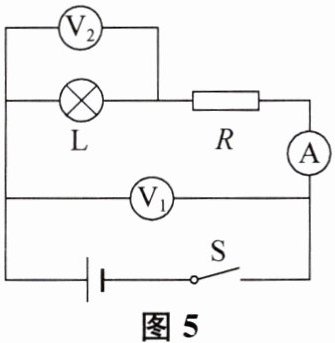

1. 在图5所示电路中,电源电压保持不变,闭合开关S,电路正常工作.一段时间后,发现三个电表中有一个电表的示数突然变为0.若电路中只存在一处故障,且发生在灯L或电阻R处.
(1) 请判断示数突然变为0的电表可能是A或$V_{2}$.
(2) 根据上述判断分别写出对应的故障情况:若A为0,则灯L断路;若$V_{2}$为0,则灯L短路.

答案：
(1)A或$V_{2}$.
(2)若A为0,则灯L断路;若$V_{2}$为0,则灯L短路.

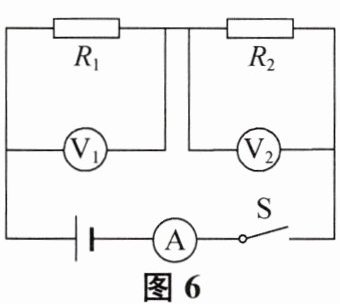

2. 在图6所示的电路中,已知电源电压为U₀保持不变.闭合开关S,电路正常工作.一段时间后,观察到三个电表中有两个电表的示数突然变小.若电路中仅有一处故障,且只发生在电阻$R_1$或$R_2$处.请根据以上信息,回答下列问题.
(1) 该电路发生的故障情况可能是$R_{1}$断路或$R_{2}$断路.
(2) 写出两个电压表示数及相对应的故障若$V_{1}$为0，$V_{2}$为$U_{0}$,则$R_{2}$断路;若$V_{1}$为$U_{0}$，$V_{2}$为0,则$R_{1}$断路.

答案：
(1)$R_{1}$断路或$R_{2}$断路.
(2)若$V_{1}$为0，$V_{2}$为$U_{0}$,则$R_{2}$断路;若$V_{1}$为$U_{0}$，$V_{2}$为0,则$R_{1}$断路.
