《2025年中学生世界九年级物理第一学期沪教版54制》

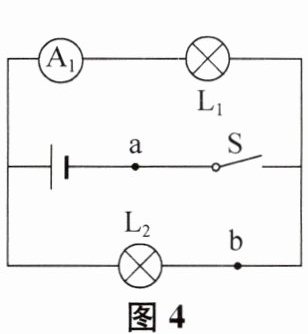

5. 如图4所示的电路,若将另一个电流表$A_{2}$接入电路a或b点处,为使闭合开关时,$A_{2}的示数恒大于A_{1}$的示数,则$A_{2}$应接入a点处.若$A_{1}$、$A_{2}$的示数之差为0.3A,则通过$L_{2}$的电流等于(选填“小于”“等于”或“大于”)0.3A.

答案： a.等于.

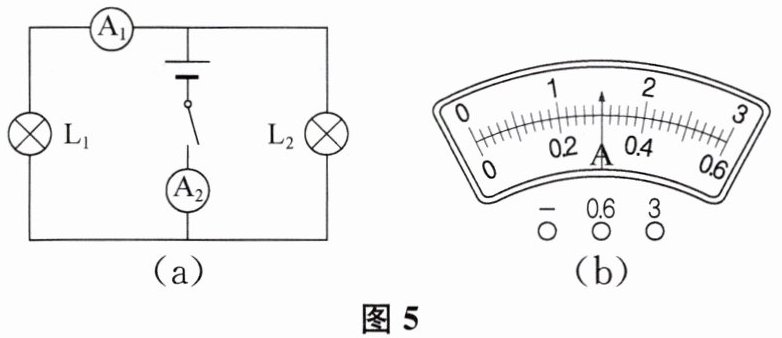

6. 如图5(a)所示的电路,当开关闭合时,电流表$A_{1}$、$A_{2}$的指针偏离“0”刻度线的角度完全相同,如图5(b)所示.则通过灯$L_{1}$的电流为0.3A,通过灯$L_{2}$的电流为______1.2A.

答案： 0.3,1.2.

7. 两个用电器并联接在电源的两端,若其中一个发生断路,则该支路中的电流变小,另一支路中的电流不变,干路中的总电流变小.(均选填“变大”“变小”或“不变”)

答案： 变小,不变,变小.

8. 小明在研究“并联电路中电流的特点”时,用电流表测得电路中某两点处的电流分别为0.5A和1.5A,则下列分析中正确的是 (C)
A.干路中的总电流可能是0.5A
B.干路中的总电流一定是2.0A
C.其中一条支路的电流一定为0.5A
D.其中一条支路的电流一定是1.0A

答案： C

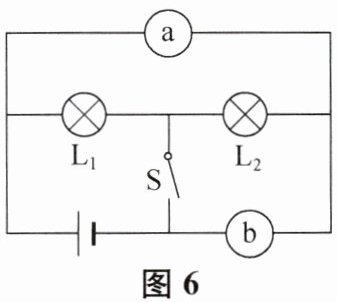

1. 如图6所示电路中,a、b为电流表或电压表,开关闭合时灯$L_{1}$、$L_{2}$均发光.一段时间后,灯$L_{1}$突然发生断路,则a表的示数不变,b表的示数不变.(均选填“变大”“变小”或“不变”)

答案： 不变,不变.

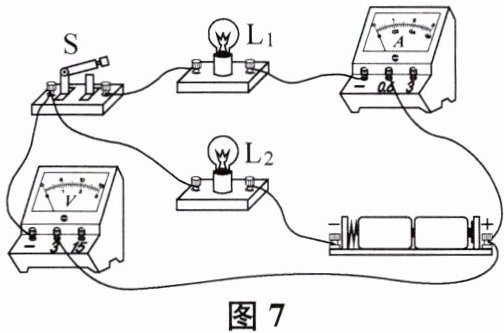

2. 小文同学连接了如图7所示的实物连接图,当开关S闭合时,$L_{1}$、$L_{2}$中只有一灯发光,电流表和电压表均有示数.则故障原因是 (D)
A.$L_{1}$断路
B.$L_{1}$短路
C.$L_{2}$断路
D.$L_{2}$短路

答案： D
