《2025年中学生世界九年级物理第一学期沪教版54制》

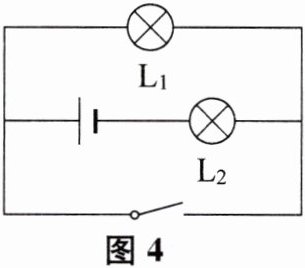

5. 如图4所示,当开关由断到闭合时,下列说法中正确的是 (A)

A.$L_{1}$将熄灭
B.$L_{2}$将熄灭
C.两灯都将熄灭
D.两灯都仍发光

答案： A

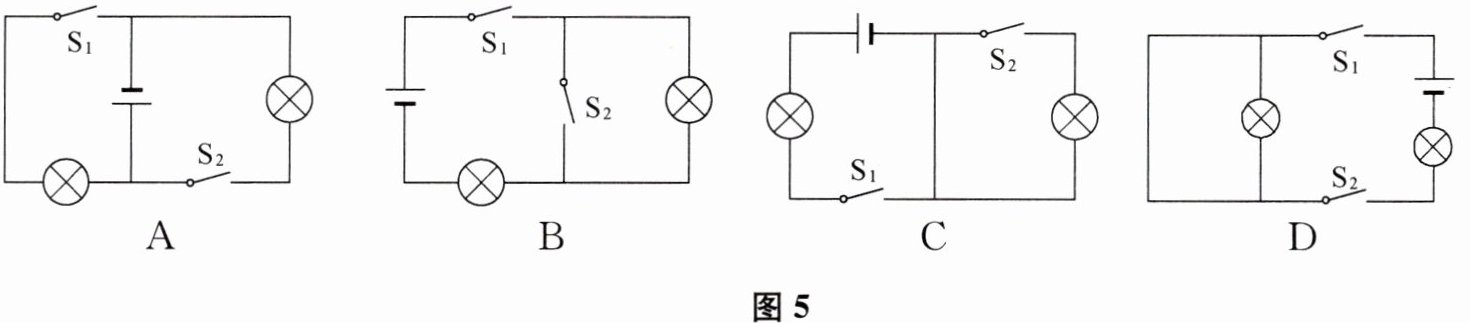

6. 如图5所示电路中,当开关$S_{1}和S_{2}$都闭合时,两灯均能发光的是 (A)

答案： A

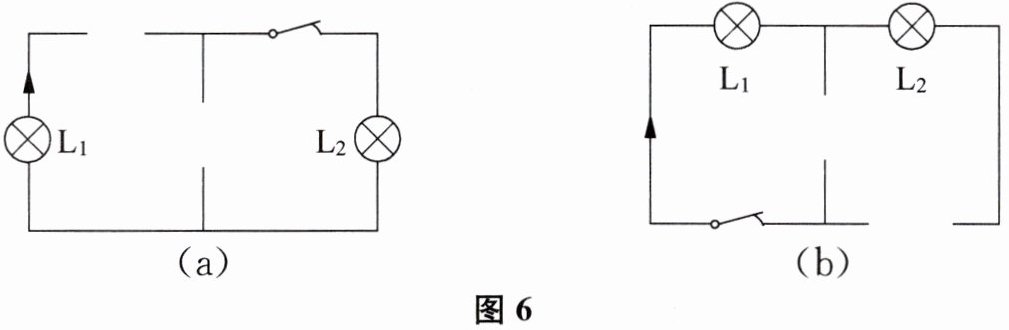

7. 请在图6所示电路空缺内,分别填入电源、电流表或电压表的符号,要求闭合开关后,使图(a)中灯$L_{1}和L_{2}$形成串联,图(b)中灯$L_{1}和L_{2}$形成并联.

答案： (a)图
上方左侧空缺：电源符号（一长一短竖线）；
上方右侧空缺（开关旁）：电流表符号（Ⓐ）；
下方中间空缺：电压表符号（Ⓥ）。
(b)图
上方中间空缺：电压表符号（Ⓥ）；
下方左侧空缺：电流表符号（Ⓐ）；
下方右侧空缺（开关旁）：电源符号（一长一短竖线）。

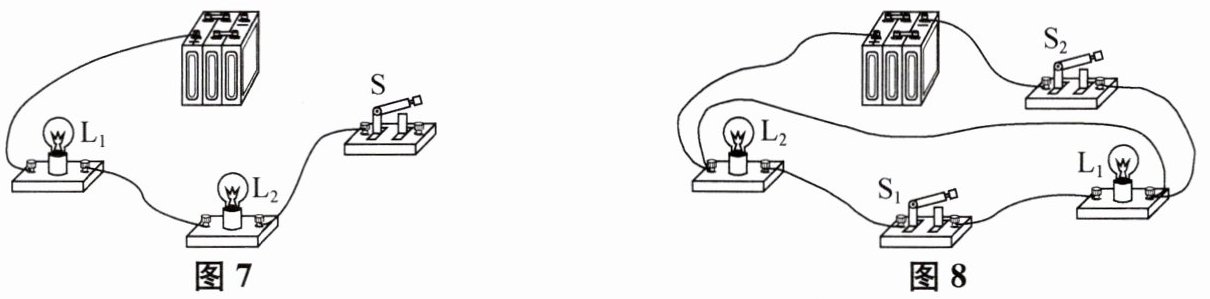

1. 如图7所示电路中,有两根导线尚未连接,请你用笔画线代替导线补上.补上后要求:$L_{1}和L_{2}$并联,$S只控制L_{2}$.

答案： 1. 观察图7，电路中已有电源、两个灯泡$L_1$和$L_2$、一个开关$S$以及两个未连接的导线头。
2. 根据要求，$L_1$和$L_2$并联，即$L_1$和$L_2$的两端分别连接在一起，且$S$只控制$L_2$，即开关$S$应与$L_2$串联。
3. 连接方法：
将$L_2$的右端与开关$S$的左端相连。
将开关$S$的右端与电源的负极相连。
4. 最终连接后的电路应满足$L_1$和$L_2$并联，且开关$S$只控制$L_2$。
图7补上两根导线后的连接方式如下（用文字描述）：
一根导线连接$L_2$的右端和开关$S$的左端。
另一根导线连接开关$S$的右端和电源的负极。

2. 图8所示的是小明连接的一个错误电路,连接的要求是使$L_{1}和L_{2}$并联,开关$S_{1}只控制小灯L_{1}$,开关$S_{2}控制L_{1}和L_{2}$两只灯.请你在原电路中改动一根导线,达到连接的要求(在不需要的导线上打“×”表示).

答案： 答题卡：
原电路中，使$L_{1}$和$L_{2}$并联，开关$S_{1}$只控制小灯$L_{1}$，开关$S_{2}$控制$L_{1}$和$L_{2}$两只灯，应将$S_{1}$与$L_{2}$连接的导线断开，并将此导线改为连接$S_{1}$与$L_{1}$右端接线柱（或将$S_{1}$与$L_{2}$连接的导线打“×”，并在此处连接$S_{1}$与$L_{1}$右端接线柱 ）。
