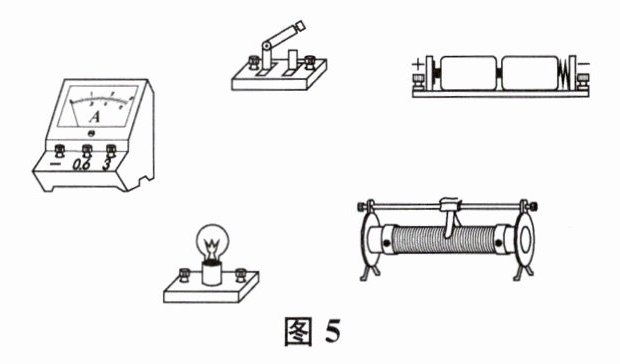

6. 如图5所示,给出了几种电路元件,要求用滑动变阻器来改变小灯发光的亮度,请根据要求完成下列问题.

(1) 请按要求将图5中的电路元件连成正确的电路,并在虚线框中画出对应的电路图.
(2) 在闭合开关开始实验之前,滑动片P应移到______(选填“左”或“右”)端,使滑动变阻器连入电路中的阻值______.

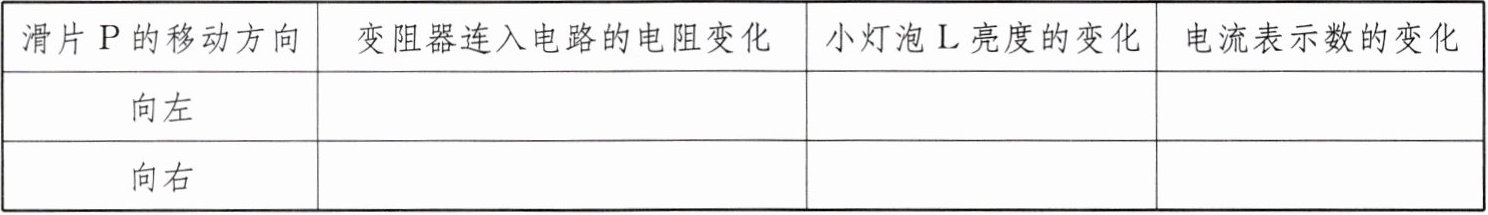

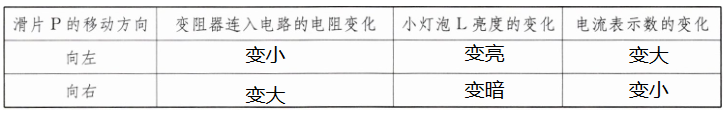

(3) 请按照你的连接方法完成下表:

答案：

(1)

(2)右；最大.
(3)

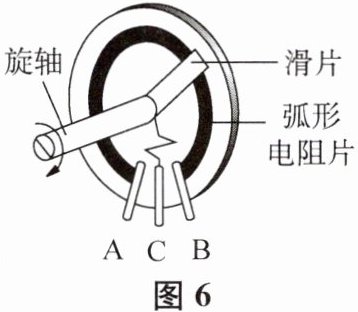

1. 普通的收音机上都有一个调节音量大小的旋钮,其内部结构如图6所示.当顺时针旋转旋轴时,为了能使收音机的音量增大,则收音机的内部电路与该旋钮正确的连接是 (B)

A.A与C两个接线柱
B.B与C两个接线柱
C.A与B两个接线柱

D.A、B、C三个接线柱

答案： B

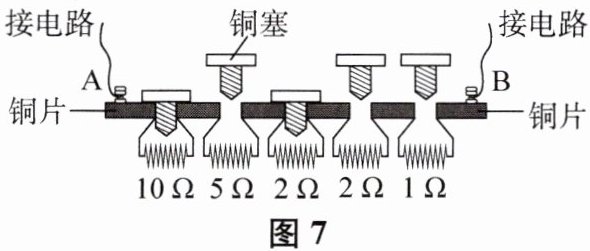

2. 如图7所示是插拔式变阻器的结构示意,图中该变阻器接入电路中的电阻值为8Ω.若将五个铜塞全部插入插孔,变阻器接入电路中的电阻值为0Ω.若将五个铜塞全部拔出,变阻器接入电路中的电阻值为20Ω.

答案： 8,0,20.
