《2025年中学生世界九年级物理第一学期沪教版54制》

1. 将电阻$R_{1}直接连接到电压为U$的电源两端,则$R_{1}$两端的电压等于$U$.若将$R_{1}与另一电阻R_{2}$串联后连到该电源两端,则$R_{1}$两端的电压小于$U$(前两空均选填“小于”“等于”或“大于”),可见,串联的电阻具有分压作用(选填“分流”或“分压”),$U_{1}:U_{2}= $$R_{1}:R_{2}$.

答案： 等于.小于,分压,$R_{1}:R_{2}.$

2. 将$10\Omega的定值电阻与一个最大阻值为30\Omega$的滑动变阻器串联组成电路,电路的最大电阻为40$\Omega$,最小电阻为10$\Omega$.当滑片在中点时,总电阻为25$\Omega$.

答案： 40,10.25.

3. 电阻$R_{1}= 7\Omega$,$R_{2}= 5\Omega$,串联后接在$12V$电源的两端,此时电路的总电阻为12$\Omega$,通过$R_{1}$的电流为1$A$,通过$R_{2}$的电流为1$A$,$R_{1}$两端的电压为7$V$,$R_{2}$两端的电压为5$V$.

答案： 12,1,1,7,5.

4. 电阻$R_{1}$、$R_{2}$组成串联电路,$R_{1}$、$R_{2}两端的电压分别为5V和3V$,则电源电压是8$V$.通过$R_{1}$、$R_{2}的电流之比I_{1}:I_{2}= $$1:1$,电阻之比$R_{1}:R_{2}= $$5:3$,$R_{1}与总电阻之比R_{1}:R= $$5:8$,$R_{2}与总电阻之比R_{2}:R= $$3:8$.

答案： 8,$1:1$,$5:3$,$5:8$,$3:8$.

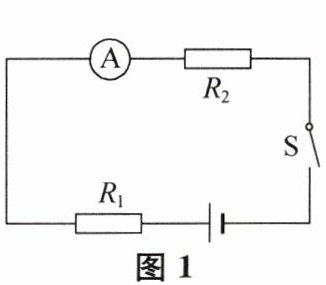

5. 如图1所示电路中,定值电阻$R_{1}$、$R_{2}的阻值分别为20\Omega和40\Omega$,当开关$S$闭合时,电流表$A的示数为0.2A$.则电源电压为12$V$,$R_{1}$两端的电压为4$V$,$R_{2}$两端的电压为8$V$.

答案： 12,4,8.

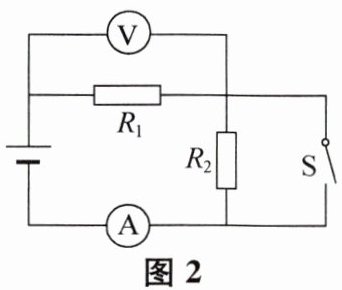

6. 在如图2所示的电路中,电源电压不变,当开关$S$由断开到闭合时,电流表$A$示数变大,电压表与电流表示数的比值不变.(均选填“变小”“不变”或“变大”)

答案： 变大,不变.

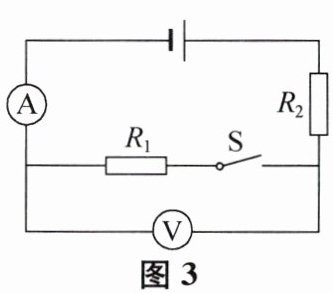

7. 如图3所示的电路中,电源电压不变.当开关$S$由断开到闭合时,下列判断中正确的是 (B)
A.电流表$A$的示数不变
B.电压表$V$的示数减小
C.电压表$V$的示数不变
D.电压表$V$的示数增大

答案： B
