《2025年中学生世界九年级物理第一学期沪教版54制》

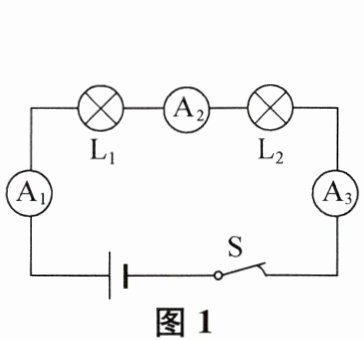

1. 串联电路中电流和电压的特点,都是通过实验得到的.如图1所示电路中,两个用电器$L_{1}$、$L_{2}$是串联连接的.将电流表$A_{1}$、$A_{2}$、$A_{3}$分别接入电路中的不同处,发现三个电流表的示数相等,这初步表明:在串联电路中,电流处处相等,用公式可表示为$I = I_{1}=I_{2}$.

答案： 实验. 串. 电流处处相等，$I = I_{1}=I_{2}$.

2. 如图2所示电路中,将电压表$V_{1}$、$V_{2}$、$V分别并联在用电器L_{1}$、$L_{2}$以及整个串联电路的两端,发现$V_{1}$、$V_{2}两个电压表的示数之和等于电压表V$的示数,这初步表明:在串联电路中,电源电压等于各导体两端的电压之和,用公式可表示为$U = U_{1}+U_{2}$.

答案： 电源电压等于各导体两端的电压之和，$U = U_{1}+U_{2}$.

3. 将甲、乙两个用电器串联后接到电压为8V的电源两端,甲两端的电压为3V,10s内通过甲的电荷量为4C.则通过甲的电流为0.4A,乙两端的电压为5V,通过乙的电流等于(选填“小于”“等于”或“大于”)通过甲的电流.

答案： 0.4,5,等于.

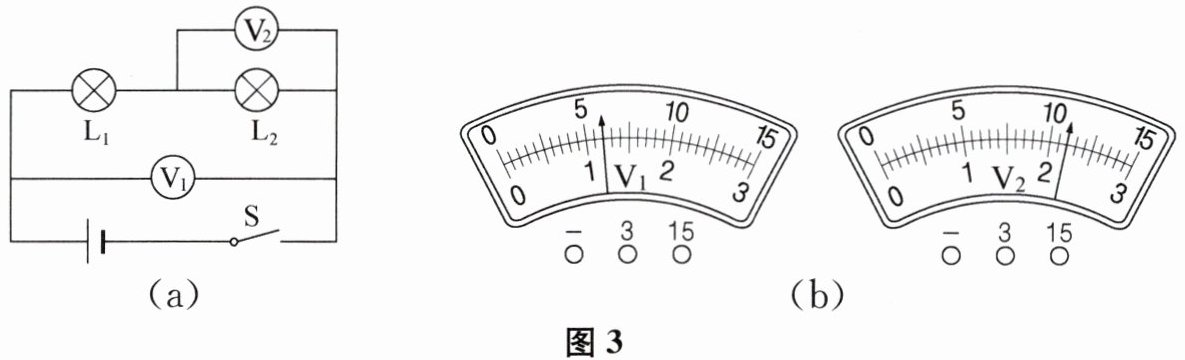

4. 某同学连接了如图3(a)所示的电路,当闭合开关S后,电压表$V_{1}$、$V_{2}$的指针位置如图3(b)所示.则小灯$L_{1}$两端的电压是3.8V,小灯$L_{2}$两端的电压是2.2V,电源的电压是6V.

答案： 3.8,2.2,6.

5. 两个用电器串联后接在电源两端,若其中某个用电器突然断路,则电路中电流一定减小(选填“电流”或“电压”),另一个完好的用电器不工作(选填“工作”或“不工作”).若其中某个用电器突然短路,则电路中电流一定增大(选填“电流”或“电压”),另一个完好的用电器工作(选填“工作”或“不工作”).

答案： 电流,不工作. 电流,工作.
