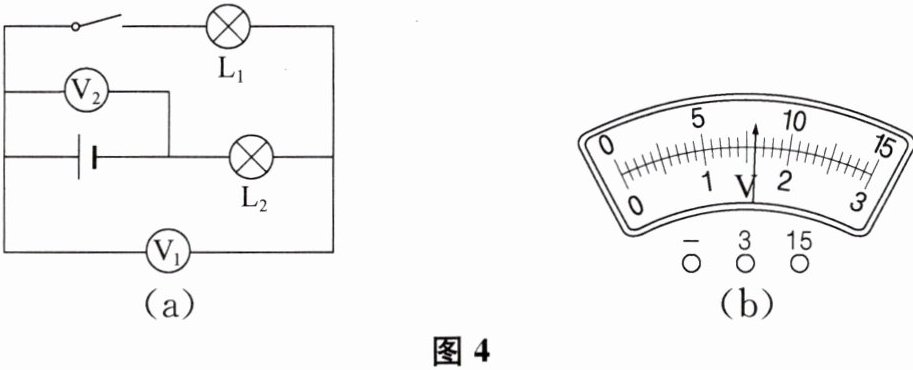

6. 如图4(a)所示电路中,电源电压保持不变,当闭合开关后,两个电压表的指针偏离“0”刻度线的角度完全相同,如图4(b)所示.下列判断中正确的是 (A)

A.灯$L_{1}$两端的电压为1.6V
B.灯$L_{1}$两端的电压为6.4V
C.灯$L_{2}$两端的电压为1.6V

D.灯$L_{2}$两端的电压为8.0V

答案： A

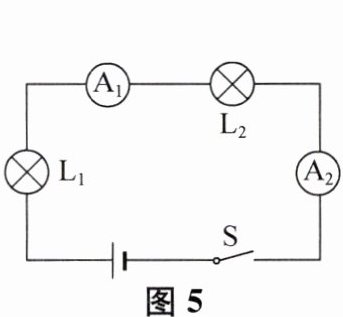

1. 在做“用电流表测电流”的实验中,小王同学连接了如图5所示的电路,当他闭合开关S时,发现两个电流表均有示数,但$A_{1}指针的偏转角度明显要比A_{2}$指针的偏转角度大.于是他猜想:当电流通过灯泡时,由于灯泡要消耗电能,所以电流通过每个灯泡后都会逐渐减小.
(1) 小王同学的猜想是错误(选填“正确”或“错误”)的,因为通过实验可以证明:在串联电路中,电流处处相等.
(2) 你认为造成上述现象的原因是电流表$A_{1}$接了0~0.6安的小量程,电流表$A_{2}$接了0~3安的大量程.

答案：
(1)错误,电流处处相等.
(2)电流表$A_{1}$接了0~0.6安的小量程,电流表$A_{2}$接了0~3安的大量程.

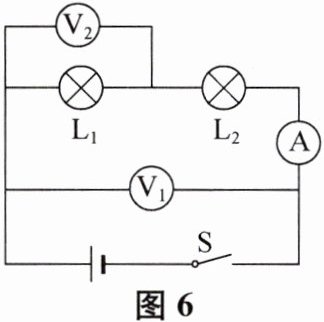

2. 如图6所示电路中,电源电压不变,闭合开关S,电路正常工作.一段时间后,发现三个电表中有一个电表的示数突然变为0.若电路中只存在一处故障,且只发生在灯$L_{1}或L_{2}$处.
(1) 请判断示数突然变为0的电表可能是电流表A或电压表$V_{2}$.
(2) 请根据上述判断,分别写出对应的故障情况.
若电流表A的示数为0,则$L_{2}$断路.若电压表$V_{2}$的示数为0,则$L_{1}$短路.

答案：
(1)电流表A或电压表$V_{2}$.
(2)若电流表A的示数为0,则$L_{2}$断路.若电压表$V_{2}$的示数为0,则$L_{1}$短路.
