《2025年中学生世界九年级物理第一学期沪教版54制》

1. 两个用电器并联后接在电源的两端,若其中某个支路中的用电器突然断路,则该支路中的电流减小,另一支路中的电流不变,干路中的总电流减小.(以上均选填“减小”“不变”或“增大”)

答案： 减小,不变,减小.

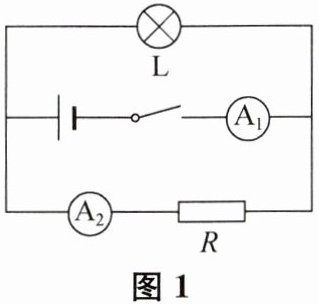

2. 如图1所示电路,电源电压保持不变,当开关闭合后电路正常工作.一段时间后,电阻R或灯L中有一个发生了故障.
(1) 若电阻R断路:电流表$A_1$减小,$A_2$减小(以上均选填“减小”“不变”或“增大”),灯L仍发光(选填“仍发光”或“熄灭”).

(2) 若灯L断路:电流表$A_1$减小,$A_2$不变(以上均选填“减小”“不变”或“增大”),灯L熄灭(选填“仍发光”或“熄灭”).

答案：
(1)减小,减小,仍发光.
(2)减小,不变,熄灭.

3. 如图2所示电路中,电源电压保持不变,滑动变阻器$R_2$的滑片P恰好处在中点位置.开关闭合后,电流表的示数为I₀.当滑片P移至最右端时,电流表的示数为0.8I₀.
(1) 通过$R_1$的电流$I_1$与I₀的数量关系为:$I_{1}=0.6I_{0}$.
(2)$R_2$的最大阻值与定值电阻$R_1$的数量关系为:$R_{2最大}=3R_{1}$.

答案：
(1)$I_{1}=0.6I_{0}$.
(2)$R_{2最大}=3R_{1}$.

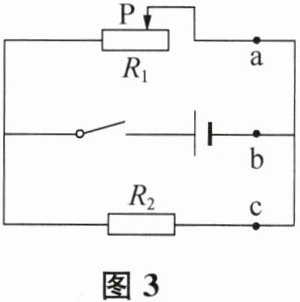

4. 在图3所示的电路中,电源电压不变.若将电流表$A_1、$$A_2$分别串接在电路a、b或c三点中的某两点处,闭合开关、将滑动变阻器滑片P向右移动时,发现$A_1$和$A_2$示数的比值增大.则以下连接不可能的是 (A)
$A. A_1$接在a点$,A_2$接在b点

$B. A_1$接在b点$,A_2$接在a点
$C. A_1$接在c点$,A_2$接在a点
$D. A_1$接在c点$,A_2$接在b点

答案： A
